Beschreibung
Die Modelle der EXTRA 700T/R Baureihe sind in Arbeitsbreiten von 3,18 - 3,50 m verfügbar. Alle Modelle sind mit der innovativen QuattroLink-Aufhängung ausgestattet. Die QuattroLink Aufhängung führt und trägt das Mähwerk mittig im Schwerpunkt der Maschine.
Es handelt sich hierbei um eine zwei Lenkerkonstruktionen, welche jede für sich ein Trapez bilden. Sie sind umgekehrt zueinander verbaut und bilden somit ein stabilisierendes Dreieck, welches das Mähwerk führt. Gleichzeitig dient diese Lenkerkonstruktion als Parallelogramm über die das Mähwerk ausgehoben wird.
QuattroLink ist so konstruiert, dass sich die Mäheinheit 300 mm nach unten und 400 mm nach oben bewegen kann. Insgesamt also 700 mm vertikale Anpassung. Der seitliche Pendelweg beträgt insgesamt 30°. Die Vario Version kann die Mäheinheit hydraulisch um 400 mm verschieben.
Die Vorteile
- QuattroLink Mähwerksaufhängung
- Sehr flexible Bodenanpassung - 400 mm nach oben und 300 mm nach unten
- Hydraulische Bodendruckentlastung
- NonStop Anfahrsicherung
- 500 mm Vorgewendeaushub
- Aufbereiterplatte über 2 Drehpunkte einstellbar - der vordere und hintere Teil können unabhängig voneinander eingestellt werden
- Integrierte vertikale Abstellstütze
- Vertikale Transportposition - klappt bis zu 120° ein
Besonderheiten

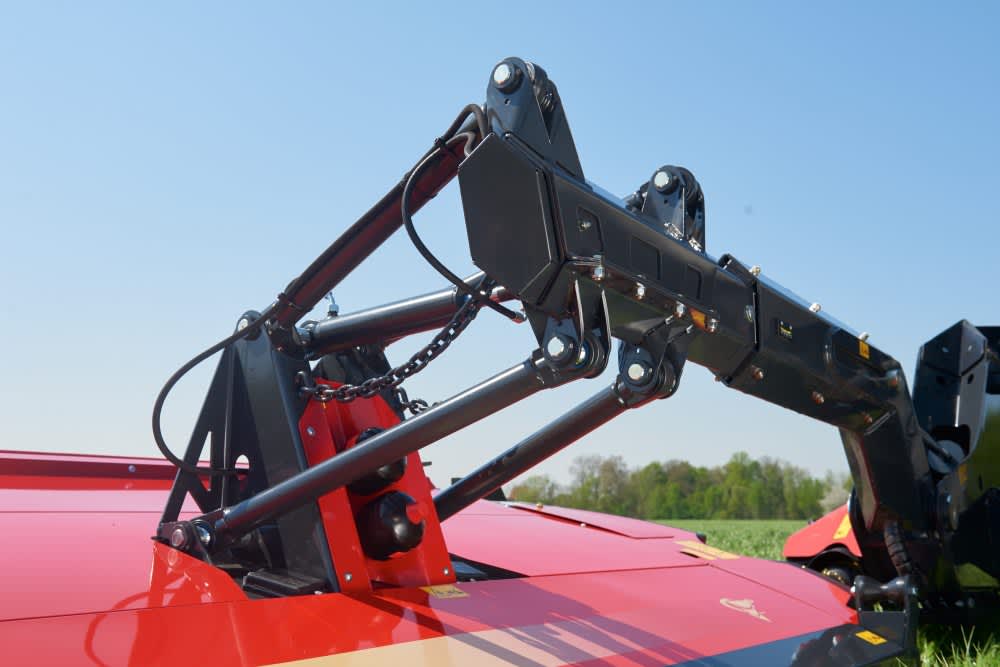

QuattroLink-Mähwerksaufhängung – Arbeiten wie in der Formel 1
Die QuattroLink-Mähwerksaufhängung entspricht der Radaufhängung eines Formel 1 Autos. Durch die QuattroLink-Mähwerksaufhängung haben die Mähwerke der EXTRA 700 Baureihe in jeder Arbeitsposition immer den gleichen voreingestellten Auflagedruck. Es gibt kein Limit mehr beim Einsatz der Mähwerke. Die Mäheinheit folgt allen Bodenkonturen, auch wenn sie noch so uneben sind. Das Ergebnis ist ein perfektes Arbeitsergebnis unter allen Bedingungen.
Keine Kompromisse bei der Bodenanpassung
Die Mäheinheit ist dank QuattroLink so aufgehängt, dass diese sich 300 mm nach unten und 400 mm nach oben bewegen kann. Insgesamt also 700 mm vertikale Anpassung. Der seitliche Pendelweg beträgt insgesamt 30°.
Der Vorteil des QuattroLink
Die Mäheinheit ist am äußeren Ende des Auslegearms aufgehängt. In Verbindung mit einem Hydraulikzylinder und der QuattroLink-Mähwerksaufhängung wird in diesem Bereich die Bodendruckentlastung eingestellt. Somit bleibt der Auflagedruck immer gleich, auch wenn die Mäheinheiten bei dem Vario Modellen während der Arbeit um 400 mm verschoben werden. Die QuattroLink-Mähwerksaufhängung garantiert gleichzeitig, dass die Mäheinheiten perfekt den Bodenkonturen in allen Richtungen folgen können. Diese Merkmale entsprechen genau denen einer Radaufhängung eines Formel 1 Autos.
Die bekannte und jahrelang bewährte NonStop-Anfahrsicherung findet sich auch in dieser Baureihe wieder. Durch die QuattroLink-Mähwerksaufhängung kann bei diesen Modellen die gesamte Mäheinheit nahezu bodenparallel nach hinten und oben wegschwenken. Sie kommt nach dem Passieren des Hindernisses wieder in die Arbeitsposition zurück. Eine Beschädigung der Mäheinheit wird so auf ein Minimum reduziert.
Gleichmäßige Gewichtsverteilung

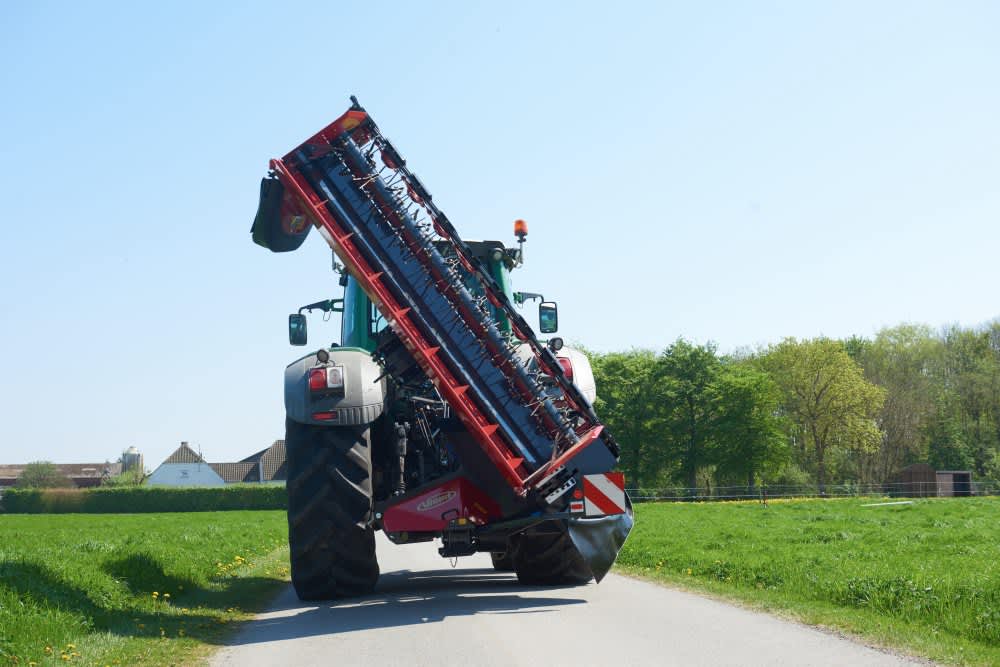

Das Gewicht des EXTRA 700T Serie ist beim Straßentransport gleichmäßig zu je 50% auf beide Hinterräder des Schleppers verteilt. Hiermit wird eine extrem stabile Transportposition während der Straßenfahrt erreicht. Gerade im Hinblick auf die immer höheren Transportgeschwindigkeiten ein ganz wichtiger Aspekt.
Integrierte vertikale Abstellvorrichtung
Alle Mähwerke der EXTRA 700 Serie verfügen über eine integrierte vertikale Abstellvorrichtung. Ein ebener und befestigter Untergrund ist ausreichend um die Mähwerke platzsparend abzustellen.

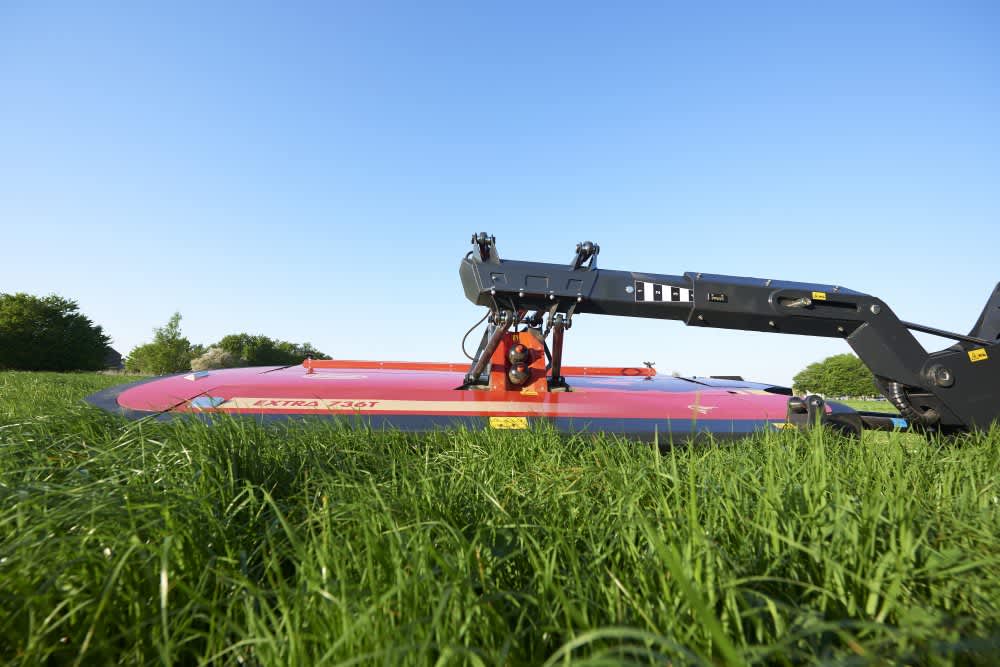

EXTRA 736T Vario
Das Modell EXTRA 736T Vario kann durch den hydraulisch teleskopierbaren Auslegearm die Transporthöhe um 400 mm absenken. Ein Vorteil für alle Modelle ist der freie Blick über die Rückspiegel nach hinten.
Hydraulische Einstellung der Überlappung
Das EXTRA 736T VARIO und das EXTRA 7100T/R VARIO sind mit dem hydraulischen SideShift ausgestattet. Der Verstellweg des hydraulisch teleskopierbaren Auslegearms beträgt 400 mm. So kann der Fahrer schnell auf die vor Ort herrschenden Gegebenheiten reagieren
Konstanter Auflagedruck
Egal in welcher Stellung sich der teleskopierbare Auslegearm befindet, der eingestellte Auflagedruck bleibt immer gleich und muss nicht neu eingestellt werden.
SemiSwing-Stahlfinger für die perfekte Aufbereitung
Sie garantieren einen gleichmäßigen Gutfluss und eine perfekte Aufbereitungsintensität. Bei diesem System werden gleichzeitig die Aufbereiterfinger geschont und der Verschleiß auf ein Minimum reduziert.
Idealer und verstopfungsfreier Gutfluss
Der SemiSwing-Stahlfingeraufbereiter arbeitet über die gesamte Arbeitsbreite des Mähwerks. Dadurch ergibt sich ein homogener Gutfluss und eine gleichmäßige Ablage des Futters.
Schwadleitbleche stufenlos einstellen
Die Einstellung der Ablagebreite erfolgt über ein Langloch bzw. eine Führungsschiene. Diese ist so gebaut, dass sich auch die Länge der Schwadleitbleche automatisch mit verschiebt.
Einfacher Wechsel von Schwad- auf Breitablage
Der Wechsel von Schwad- auf Breitablage wird werkzeuglos durchgeführt. Für die Breitablage werden die Schwadleitbleche in die äußerste Position geschoben. Die optionale FlipOver Breitstreueinrichtung kann dann um 180° gedreht werden.
- Der EXTRA Mähbalken überzeugt durch seinen geringen Wartungsaufwand und seinen geräuscharmen Betrieb
- Komplett geschweißter Mähbalken
- Immer eine gerade Anzahl an Mähscheiben
- 3 Klingen pro Mähscheibe
- Hohes Ölvolumen im Mähbalken garantiert eine gute Arbeitstemperatur
- Sehr geräuscharme Arbeitsweise
- Gedrehte Mähklingen für perfekte Arbeitsqualität
Technische Daten
Technische Daten
Prospekt herunterladen| Modell EXTRA | 732T | 732R | 736T | 736T Vario | |
|---|---|---|---|---|---|
| Aufbereiter | SemiSwing | Walzen | SemiSwing | SemiSwing | |
| Arbeitsbreite (m) | 3.18 | 3.18 | 3.50 | 3.50 | |
| Transportbreite (m) | 3.00 | 3.00 | 3.00 | 3.00 | |
| Zapfwellendrehzahl (U/min) | 1000 | 1000 | 1000 | 1000 | |
| Leistungsbedarf (KW/PS) | 66/90 | 66/90 | 90/120 | 90/120 | |
| Anzahl Mähscheiben / Klingen | 8/24 | 8/24 | 10/30 | 10/30 |
Technische Daten
Technische Daten
Prospekt herunterladenArbeitsbreite (m) |
Anzahl der Mähscheiben |
Aufbereiter |
Leistungsbedarf (kw/PS) |
|
EXTRA 736T VARIO |
3,50 |
10 dreieckige Scheiben |
SemiSwing Stahlzinken |
74/100 |
