Beschreibung

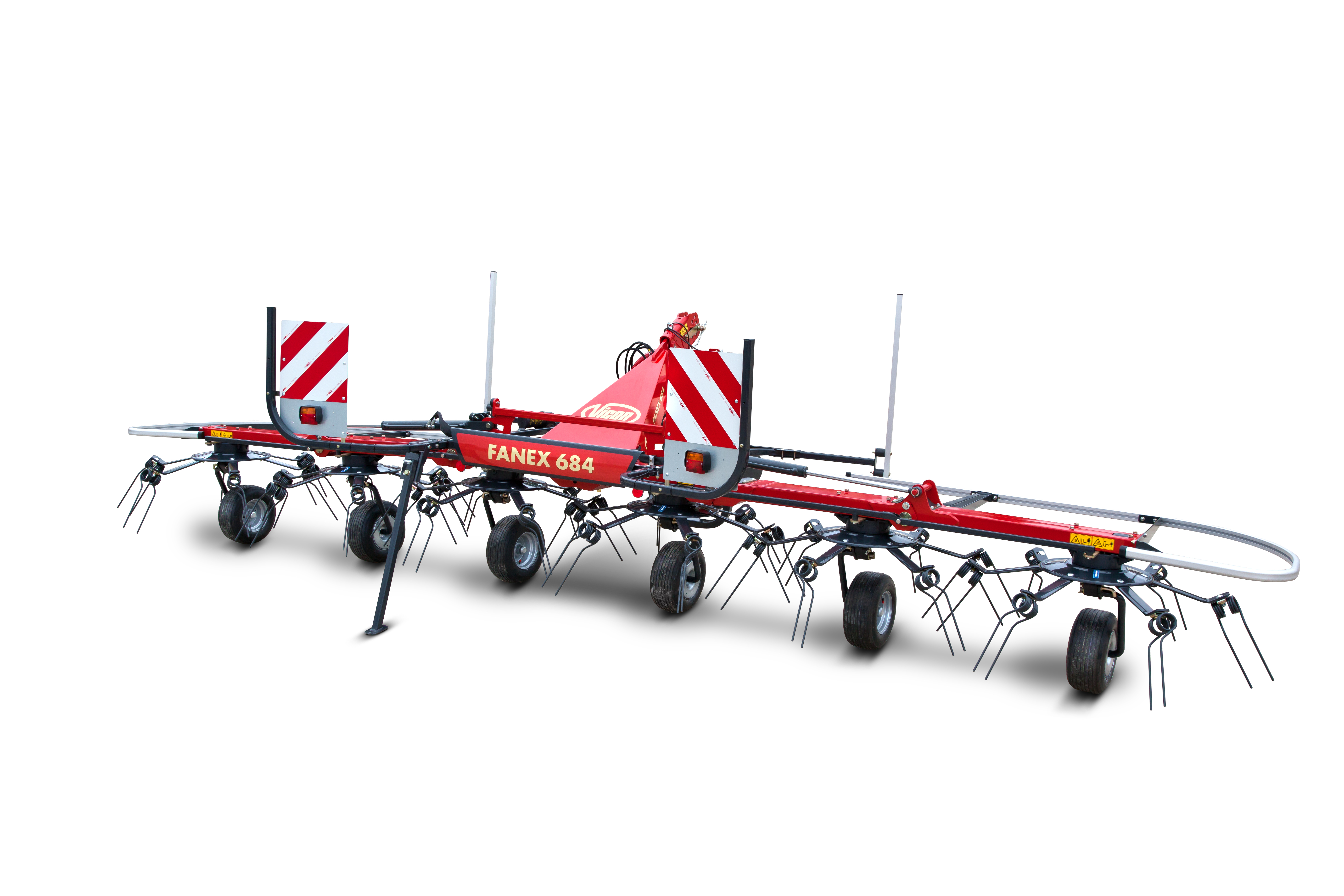

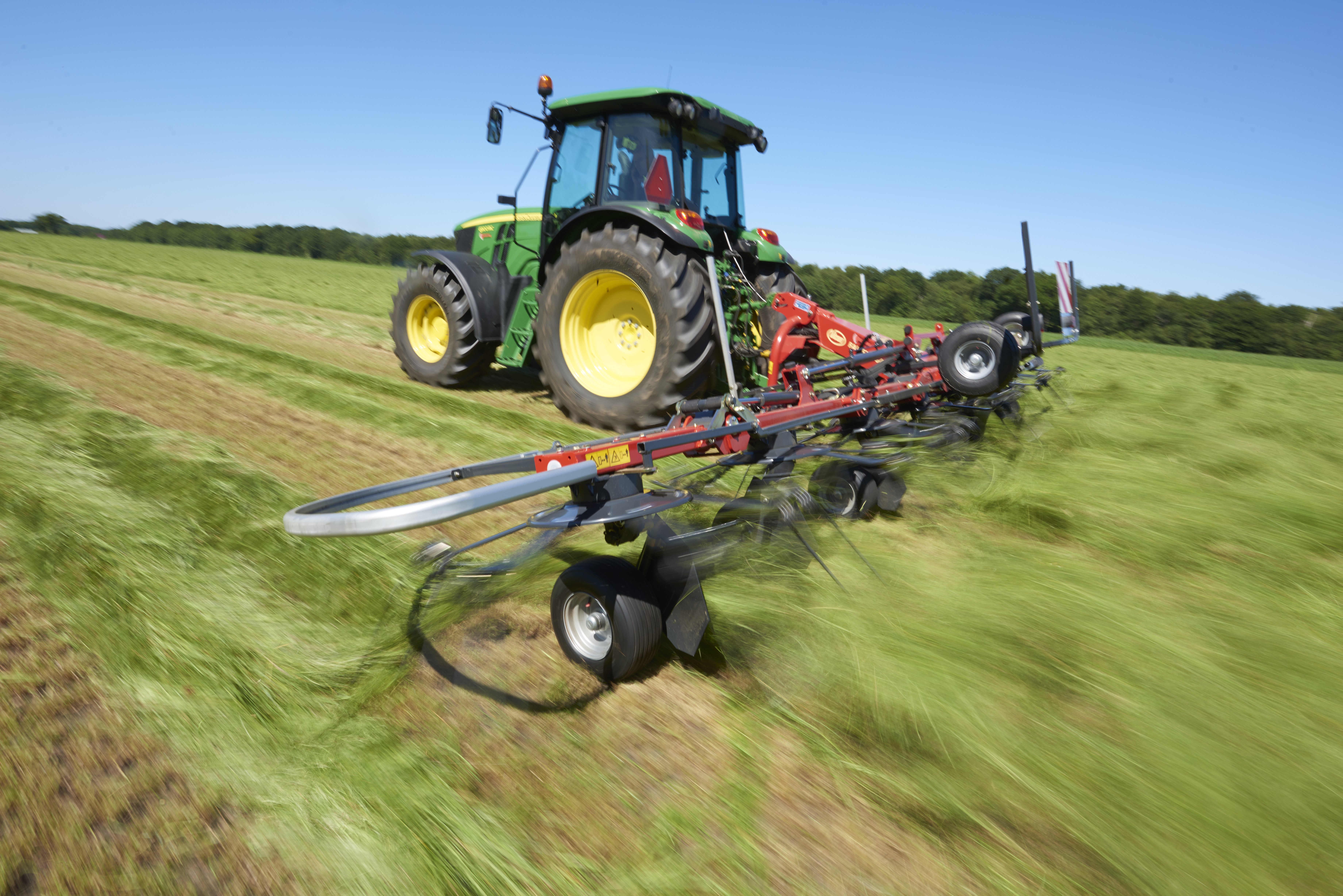

Dier Fanex 684 wurde entwickelt, um unter allen Erntebedingungen Qualitätsfutter zu erzeugen. Er zeichnet sich durch einen starken und 100% wartungsfreien Antriebsstrang sowie das neue Heavy Duty Dreipunkt- und Rahmenkonzept aus. Lediglich die Gelenkwelle unterliegt einem regelmäßigen Wartungsintervall. Die wartungsfreien Ölbadgetriebe der Kreisel sind unter dem Hauptrahmen verschraubt. Dadurch wird die Belastung der Kreiselgetriebe enorm reduziert und die Stabilität der Auslegerarme deutlich erhöht. Für eine hohe Stabilität ist der Fanex-Kreiselzettwender mit breiten und flachen Zinkenarmen ausgestattet. Die Zinken sind unter den Armen verschraubt. Das garantiert immer den gleichen Anstellwinkel der Zinken und eine gleichbleibend gute Arbeit auf dem Feld. Für eine gleichmäßige Arbeitsqualität sorgen auch die ProLine Schwingungsdämpfer. Sie garantieren dass die Maschine auch bei hohen Arbeitsgeschwindigkeiten und auf unebenen Flächen immer gerade hinter dem Traktor läuft.
Die Vorteile
- 6,80 m Arbeitsbreite
- Komplett wartungsfreier Hochleistungsantriebsstrang ohne Schmierstellen – wartungsfreie Kreuzgelenke
- Ob Heu oder Silage – eine luftige und gleichmäßige Verteilung des Erntegutes ist durch den Kreiseldurchmesser von 1.560 mm immer gewährleistet.
- Kompakte Abmessungen im zusammengeklappten Zustand durch HexaLink-Kupplungen
- Jeder Kreisel ist einzeln aufgehängt, so dass eine optimale Konturfolge für jeden Kreisel gewährleistet ist.
- Zinken aus Super-C-Materialqualität mit je 4 Windungen und einem Windungsdurchmesser von 80 mm bei einer Drahtstärke von 10 mm
- Zwei ProLine Schwingungsdämpfer sorgen für spurgetreuen Nachlauf.
Besonderheiten
- Rechteckprofil mit nur einer Schweißnaht für maximale Festigkeit.
- Fanex Profile sind komplett geschlossen und das durchgehende Material bürgt für höchste Stabilität.

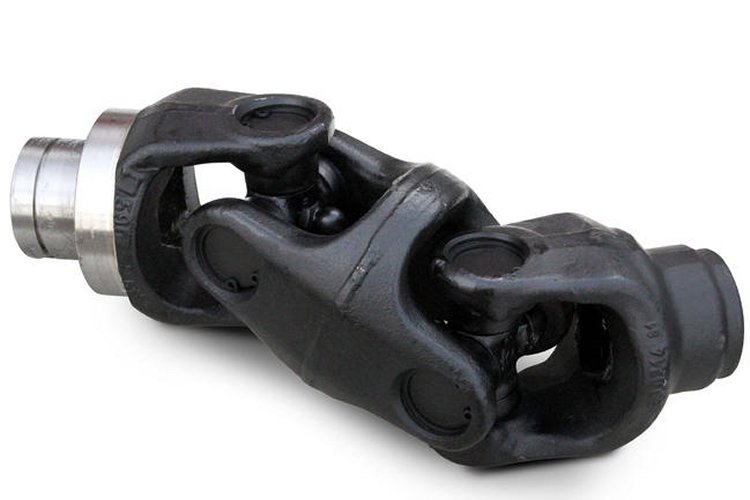

- Doppelkreuzgelenke stellen eine schlagfrei und effiziente Kraftübertragung sicher.

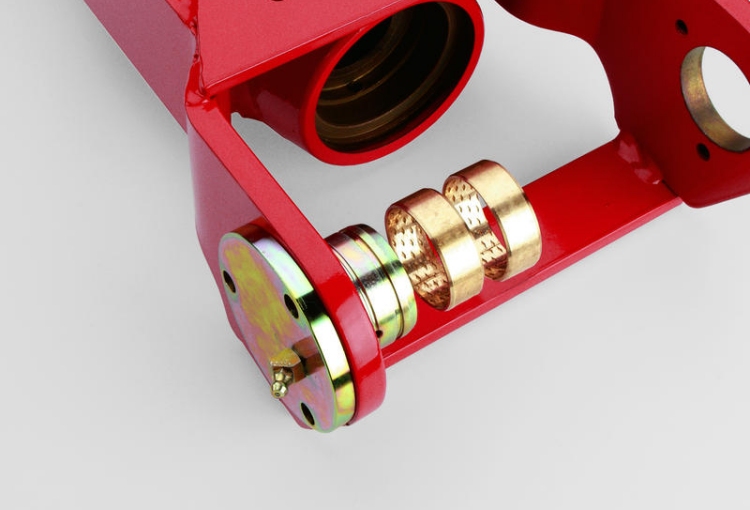

- Die Gelenkpunkte sind extrem breit ausgelegt, speziell gelagert und können nachgeschmiert werden - für dauerhafte Einsatzsicherheit.

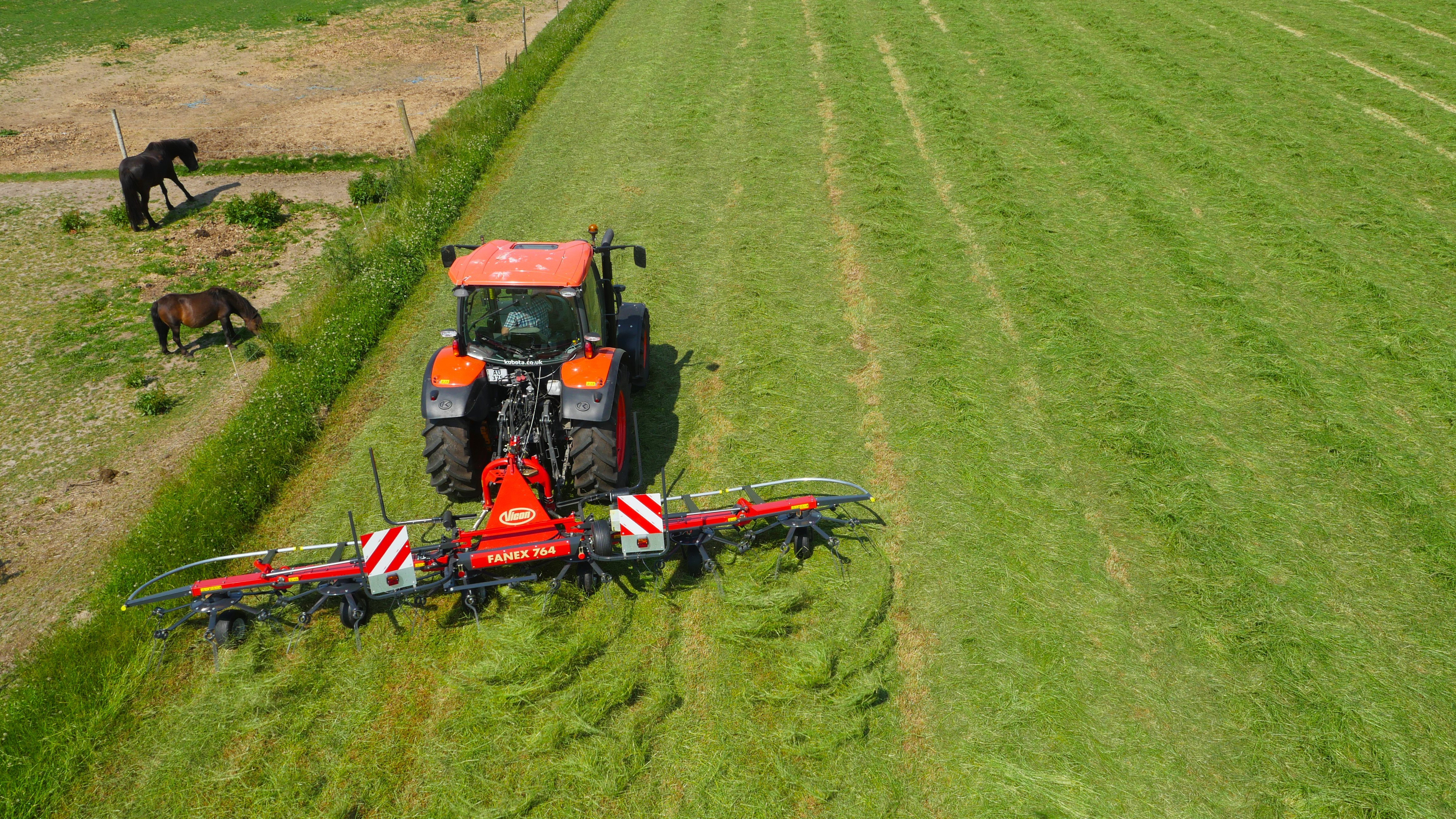

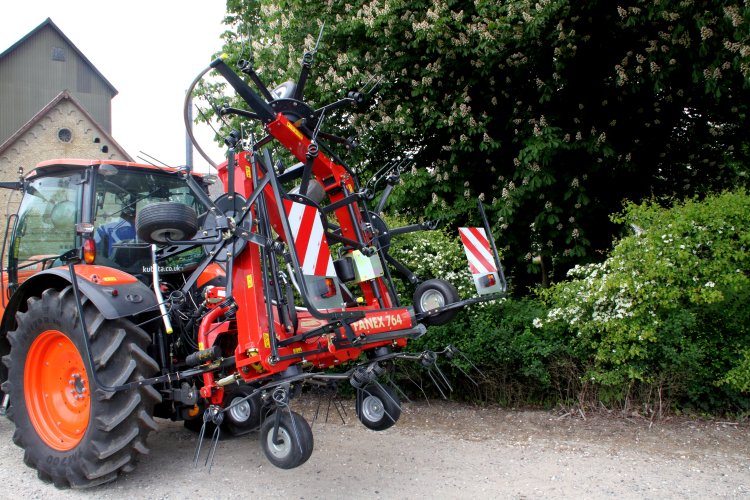

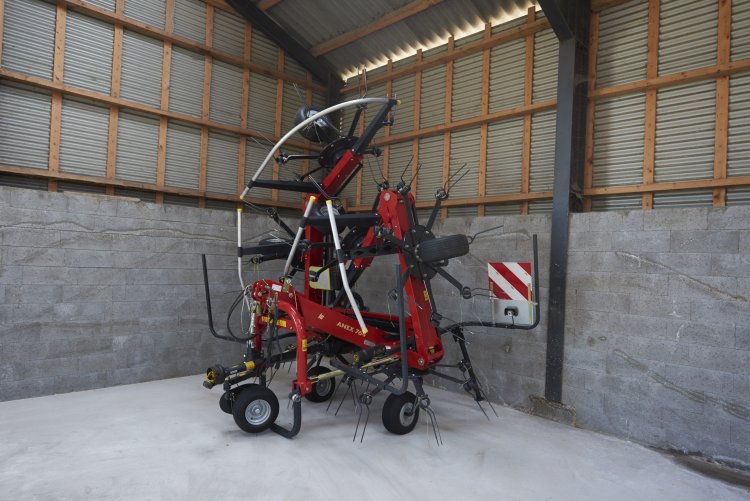

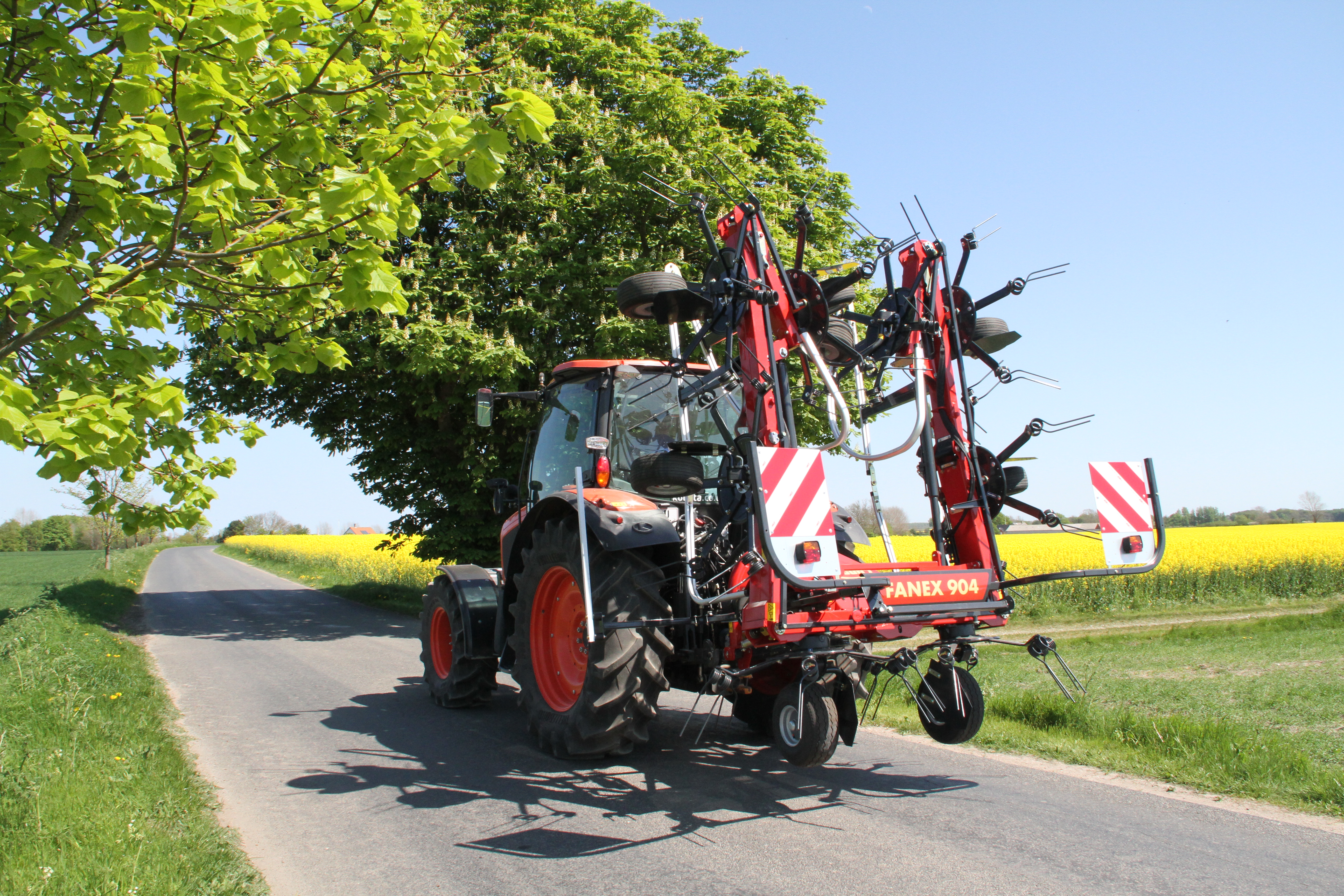

- Fanex 764 bietet eine kompakte Transportdimension mit einer kleveren Klapplösung. Die Parkhöhe von nur 3,45 m ist aufgrund des neuen HexaLink Fingerkupplungssystem in den Gelenken der beiden äußeren Rotoren möglich.
- Die übrigen Rotoren werden mit wartungsfreien Doppelkreuzgelenken angetrieben.

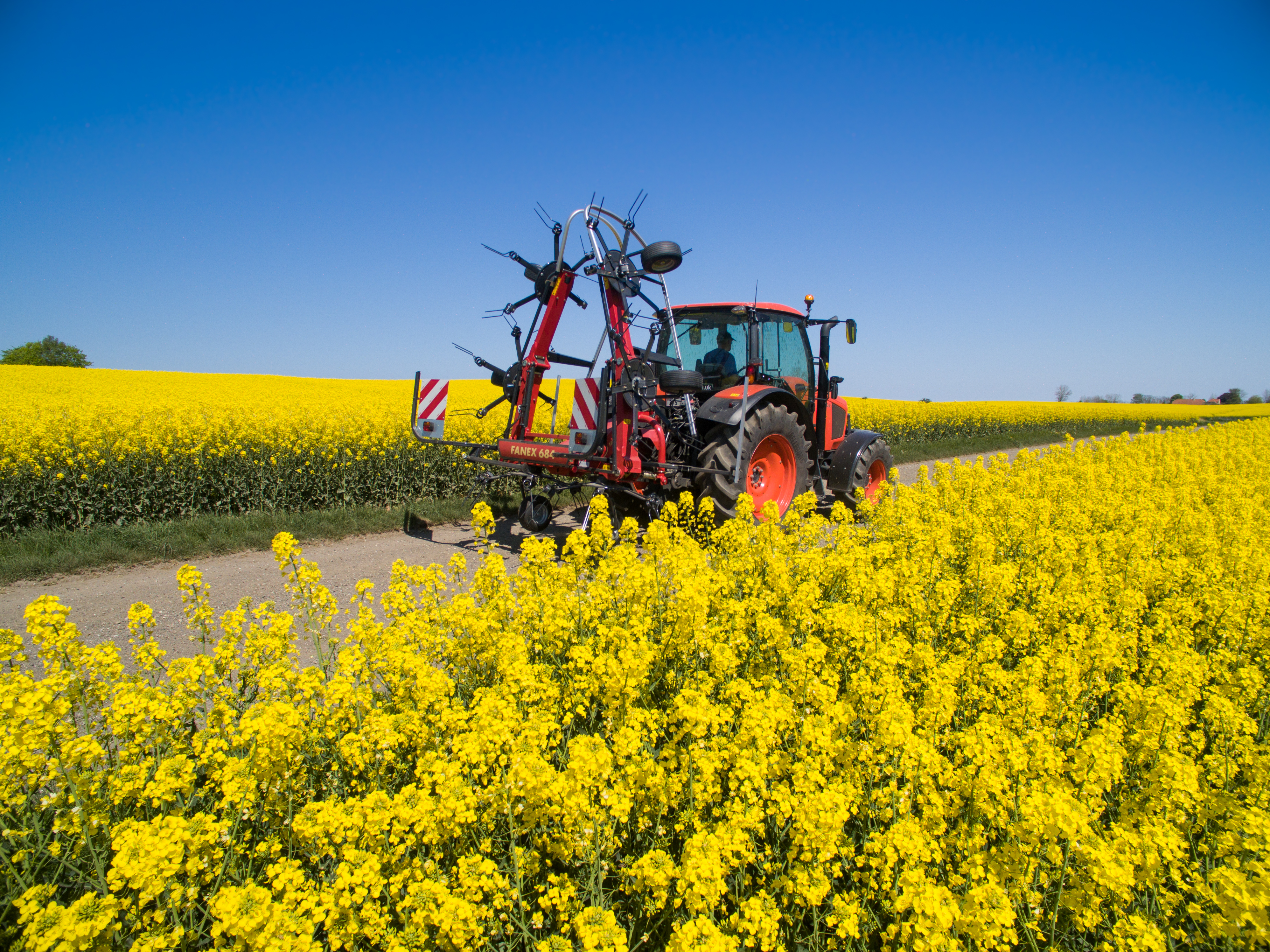

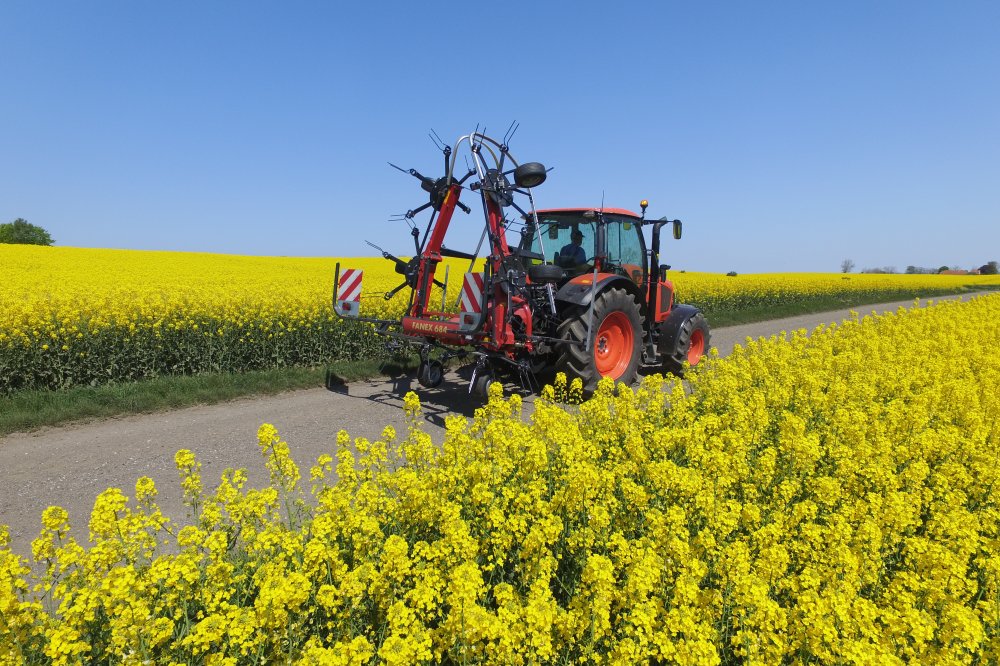

- Während des Transports liegt das Gewicht des Zettwender nah am Schhlepper, gewährleistet so eine exzellente Gewichtsverteilung, auch bei hohen Transportgeschwindigkeiten.
- Die neue Generation der Vicon Kreiselzettwender erfüllen die Erwartungen unter allen Erntebedingungen, mit einem minimalen Wartungsaufwand.

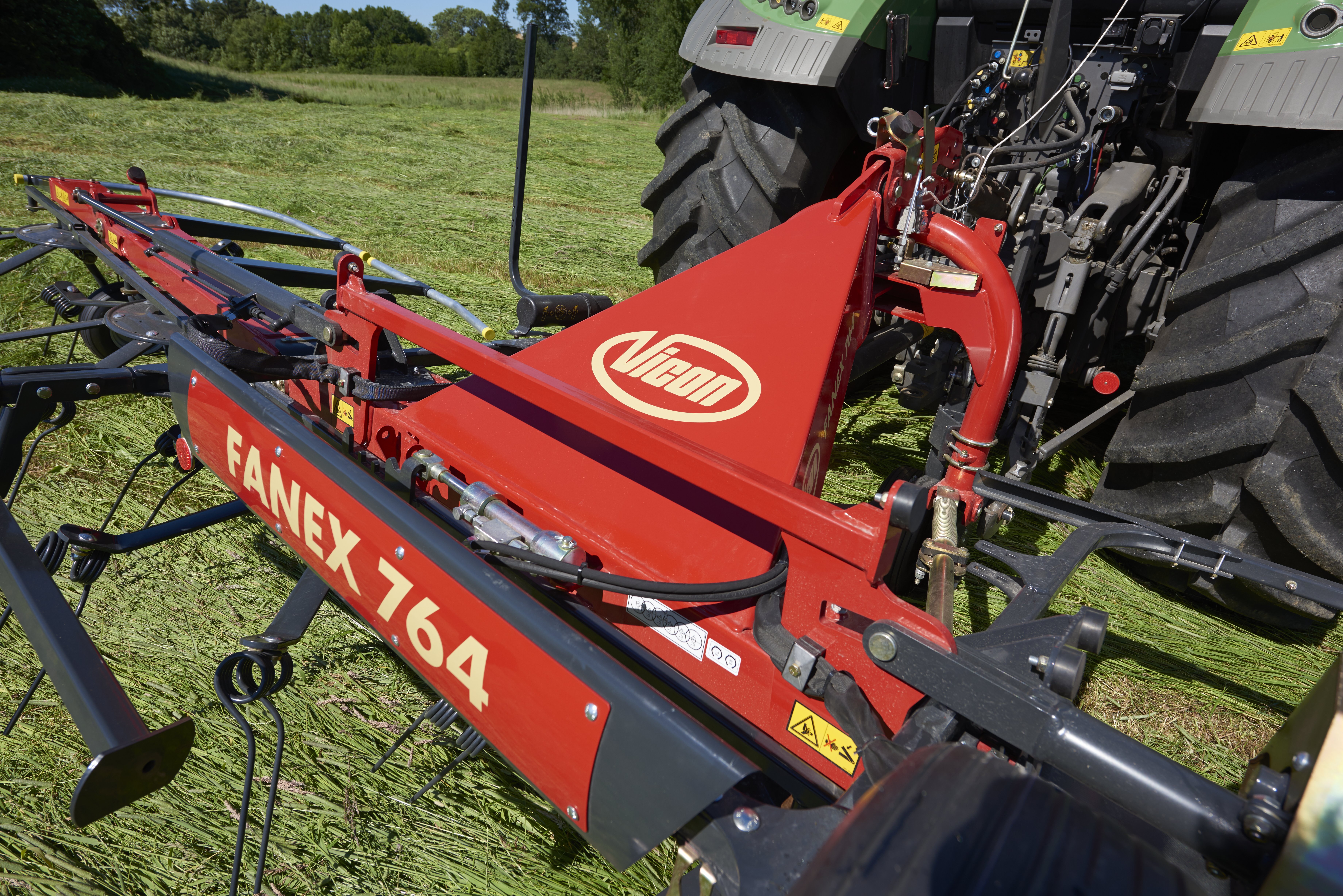

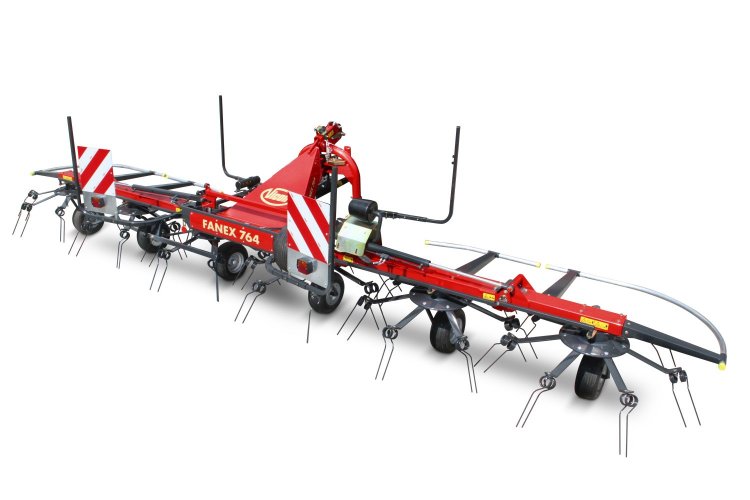

- Die Maschine zeichnet sich durch einen vollständig geschlossen Dreipunktbock und einem starken V-förmigen Hauptrahmen aus. Genau die richtige Maschine für den professionellen Landwirt.

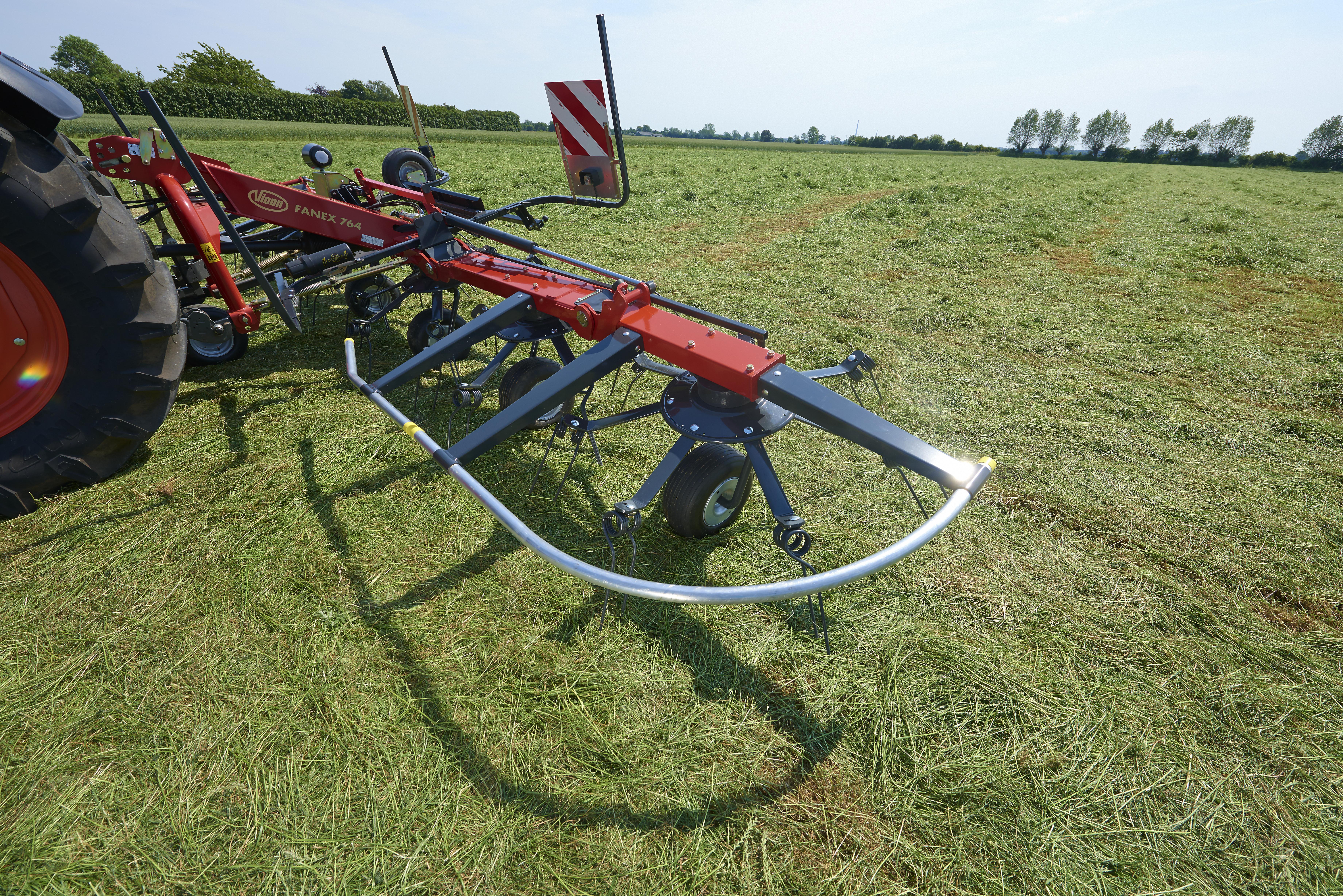

- Die neuen Schutzbügel sind aus Aluminium gefertigt. Sie überzeugen durch ein geringes Gewicht bei sehr hoher Belastbarkeit.
- CNC gebogener Rahmen mit nur einer Schweißnaht.

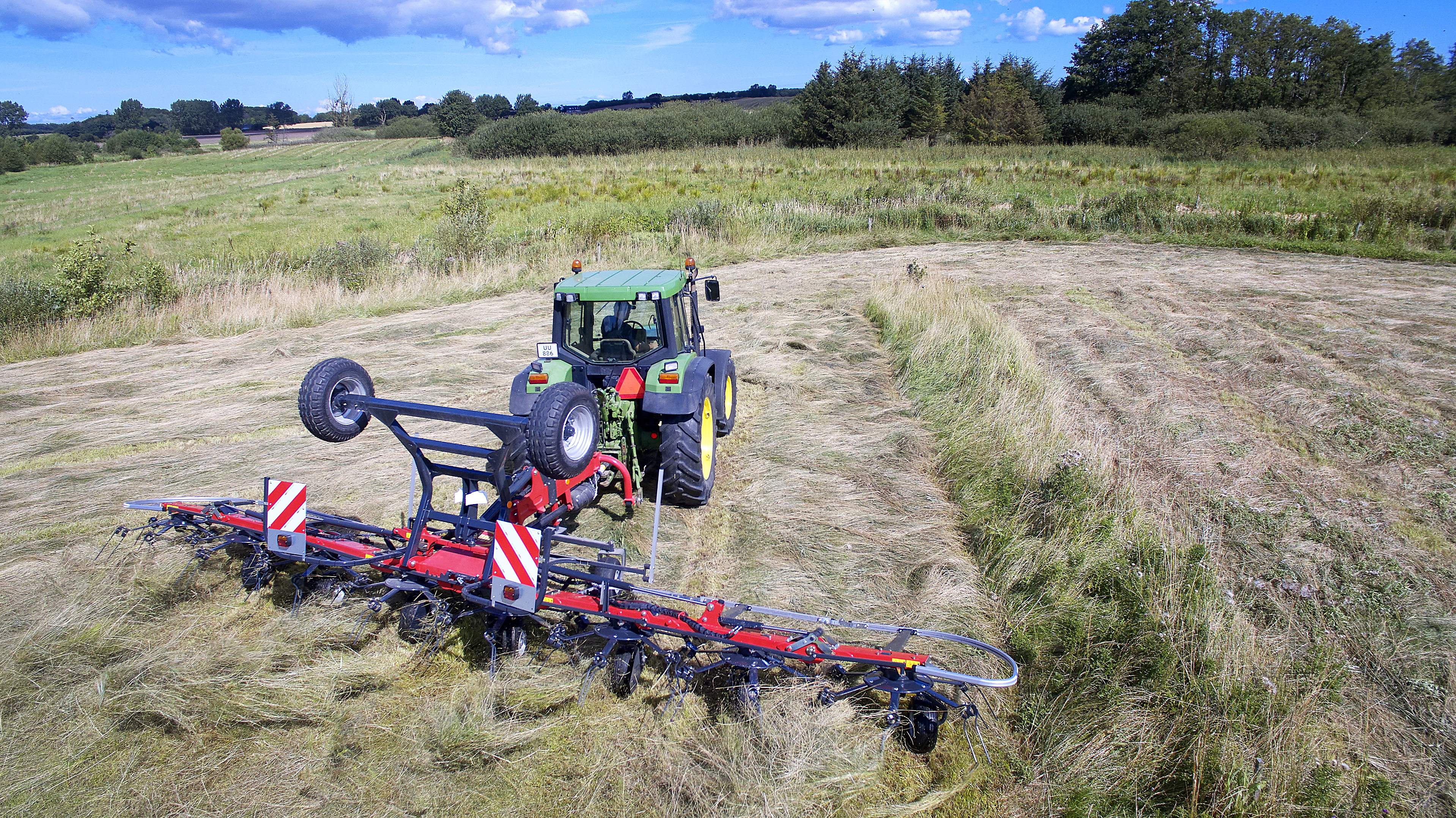

Um die Produktivität zu erhöhen sind alle unsere Zettwender standardmäßig mit einer mechanischen Grenzstreueinrichtung ausgestattet. Alle Wender mit Transportfahrwerk verfügen hingegen über eine hydraulische Grenzstreueinrichtung.
Ein Marker zeigt die Position der Achse an.
Solide Konstruktion - wartungsfreier Betrieb

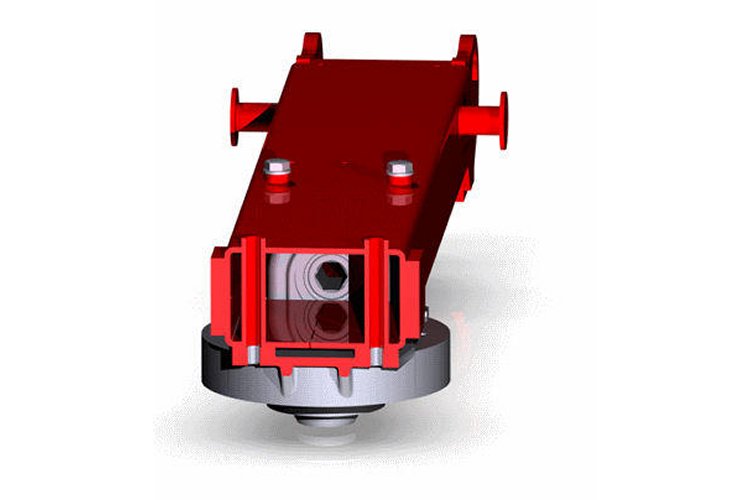

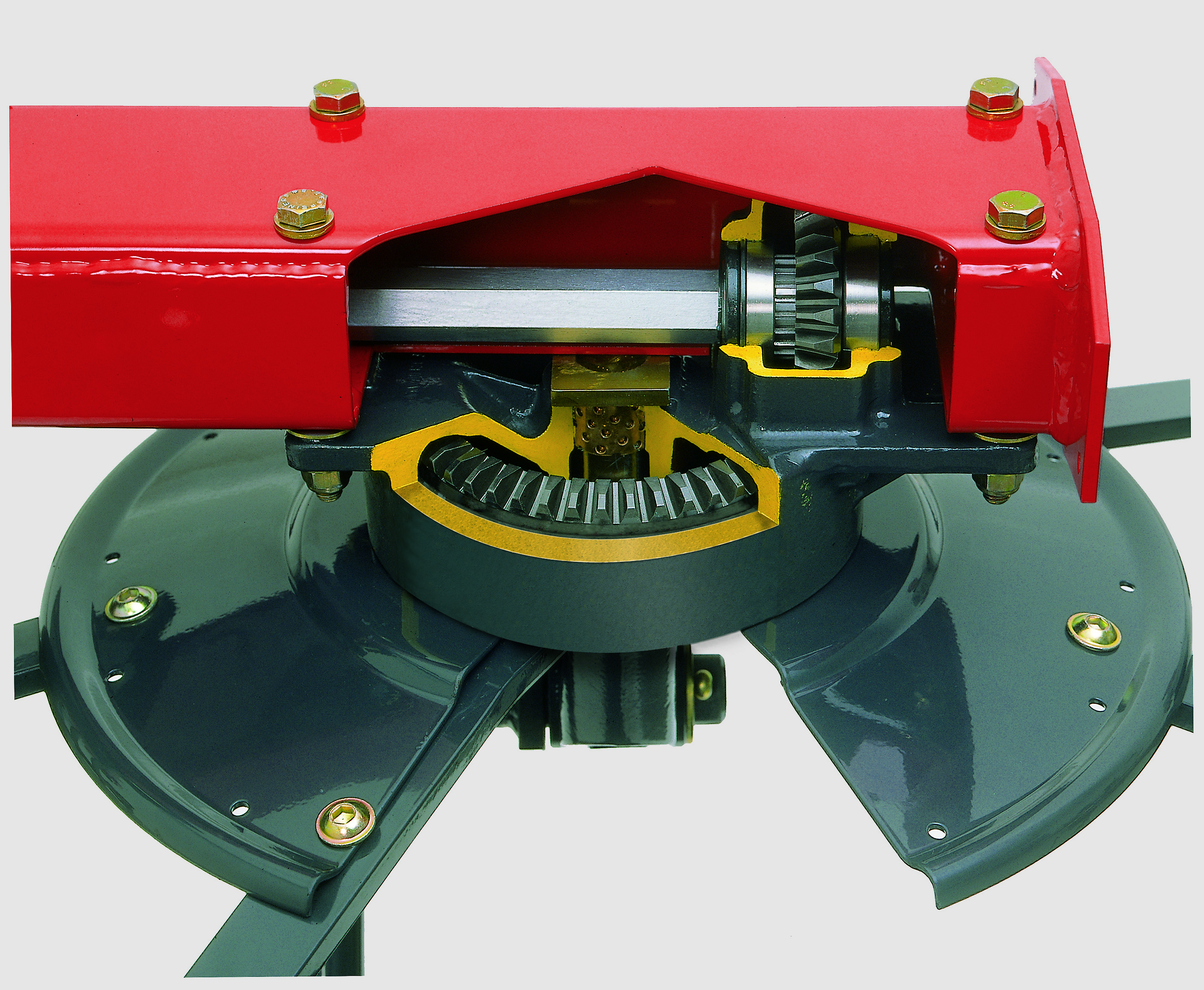

Das Getriebe ist nicht Teil des Hauptrahmens, sondern wird angeschraubt. Es werden keine Belastungen auf das Getriebe übertragen.
Permanente Ölbadschmierung - keine Wartung des Getriebes erforderlich.
Staub- und wasserdichte Konstruktion des Getriebes. Keine Korrosion.
Doppeltes Lager auf beiden Seiten der Antriebswelle für höchste Haltbarkeit, um den härtesten Bedingungen standzuhalten.
Zahnrad und Antriebsrad in einem Gehäuse für einen sehr zuverlässigen Antrieb.

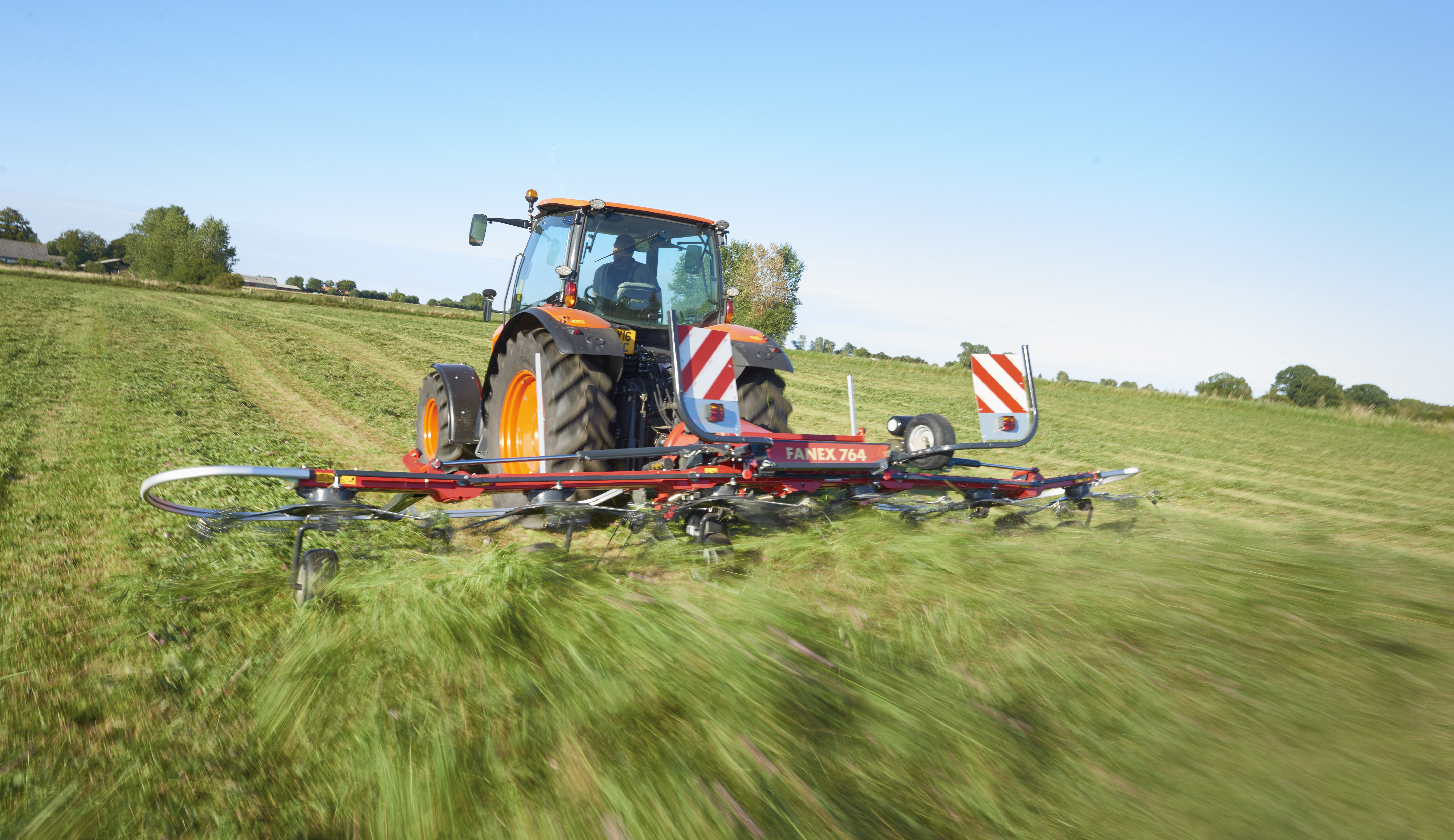

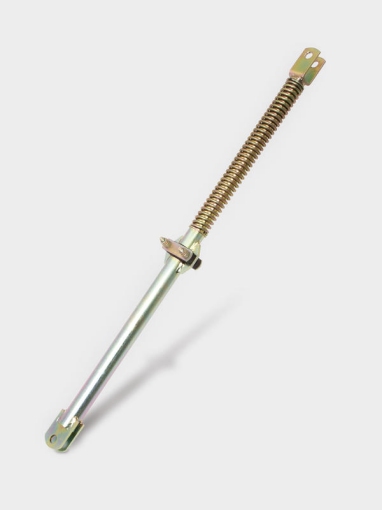

- Vicon Schwingungsdämpfer sorgen für eine ausgezeichnete Bodenanpassung und einen ruhigen Lauf
- Breite Anlenkung für höchste Laufruhe

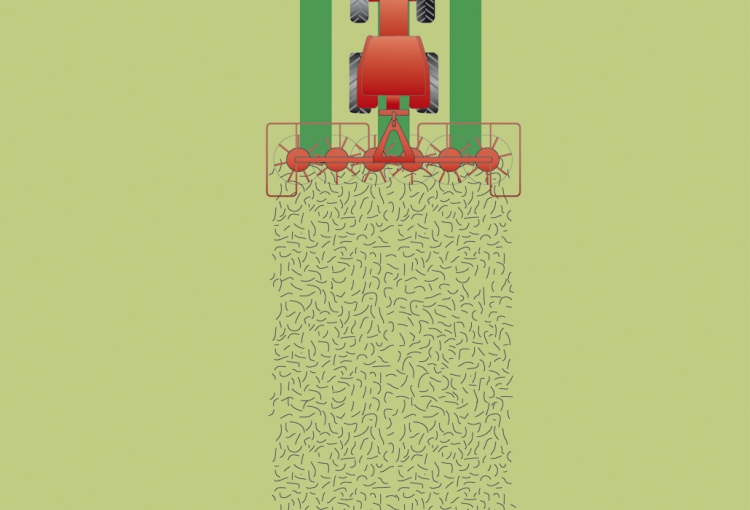

- Kein Aufschaukeln der Maschine, d.h. gleichmäßiges Streubild
- Tiefe Anlenkung am Dreipunktbock für sichere Abstützung beim Transport

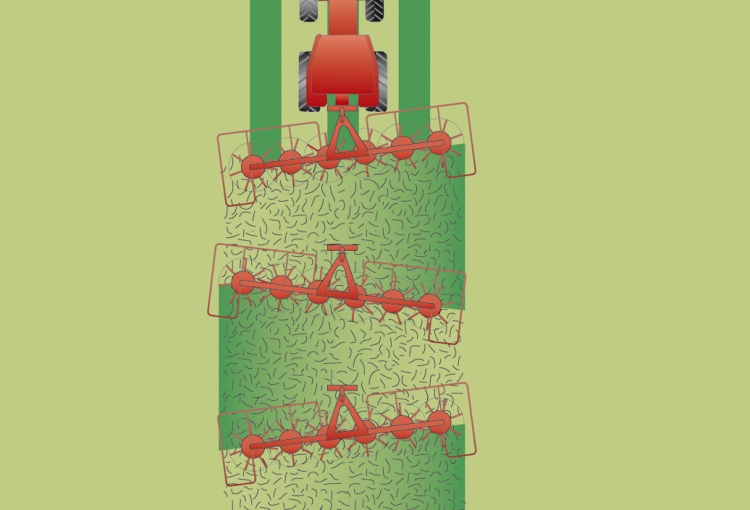

- Kein Auflaufen bei Bergabfahrt und somit in allen Lagen optimale Arbeitsqualität
Technische Daten
Technische Daten
Prospekt herunterladen| Modell Fanex ProLine | 684 | |
|---|---|---|
| Arbeitsbreite (m) | 6.80 | |
| Kreisel | 6 | |
| Zinkenarme | 6 | |
| Transportbreite (m) | 2.92 | |
| Transportlänge (m) | 2.20 | |
| Abstellhöhe (m) | 3.52 | |
| Flächenleistung (ha/h) | ca. 5.4 |
