Die Vorteile
- Das TerraFlow Bodenfolgesystem bietet eine hochadaptive Bodenanbindung und Anpassung an Bodenkonturen
- Sehr einfache Bedienung - nur eine einfach und eine doppelt wirkende Steckdose erforderlich
- 14 Rotoren mit kleinem Durchmesser für hervorragendes Wenden des Ernteguts unter allen Bedingungen
- Kompakter, einfacher Transport durch das gezogene Konzept
- Hoher Spielraum in Vorgewendestellung
Beschreibung

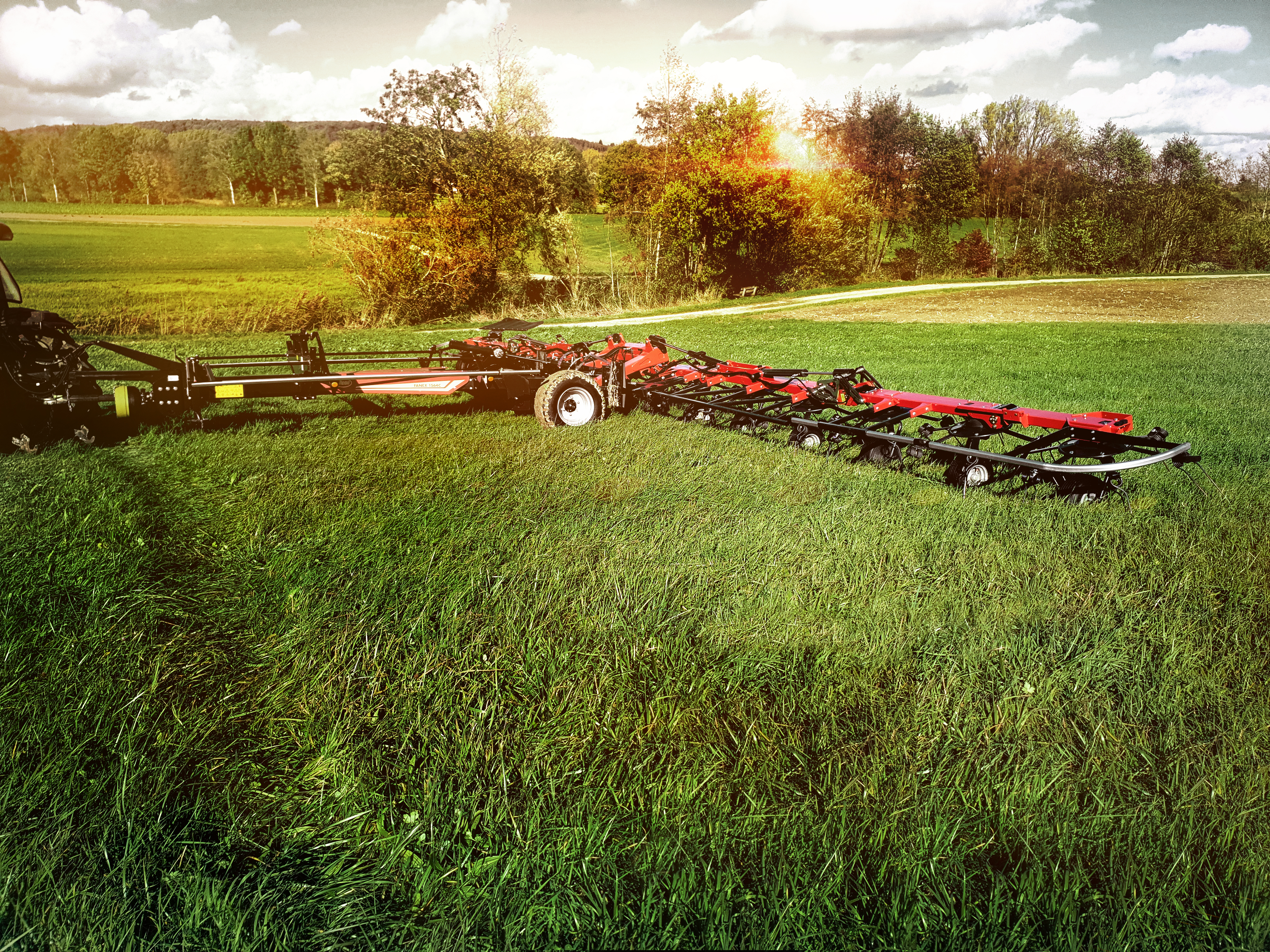

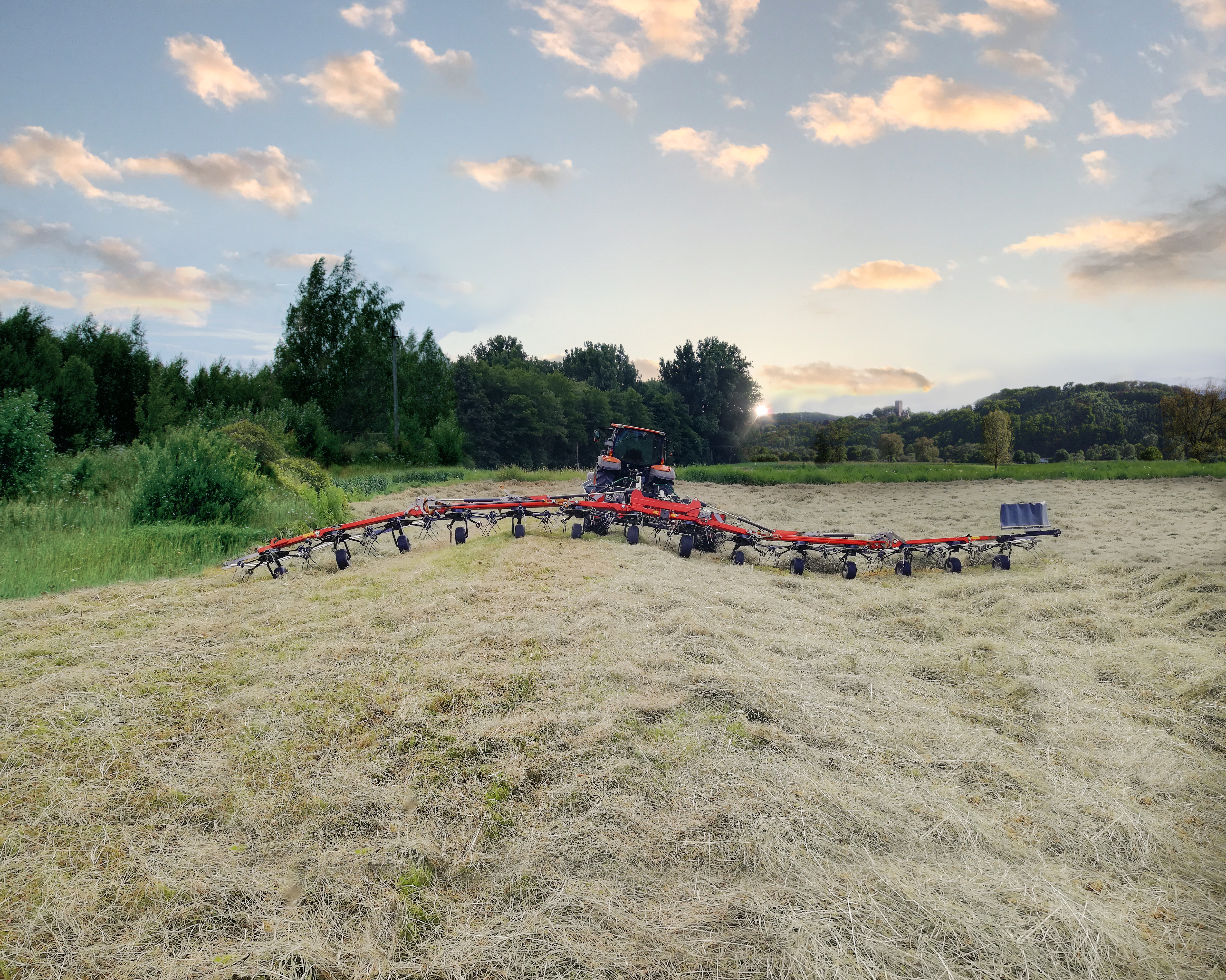

Der Fanex 1564 C mit einer Arbeitsbreite von 15,60 m ist ein Zettwender mit Transportfahrwerk, der speziell für den schweren Einsatz konstruiert wurde. Die große Spurbreite sorgt für ein stabiles Fahrverhalten beim Straßentransport. 500 mm breiten Räder (optional) unterstützen die Bodenschonung. Das innovative TerraFlow-Bodenanpassungssystem bietet eine hochadaptive Rahmenaufhängung, die es dem Zettwender ermöglicht, sich unabhängig vom Trägergerät zu bewegen und so den Konturen perfekt zu folgen. Der hochflexible Rahmen ermöglicht es den 14 Kreiseln, den Bodenkonturen exakt zu folgen. Mit seinen 14 Kreiseln mit kleinem Durchmesser hat der Zettwender eine ideale Verteilgenauigkeit unter allen Bedingungen. Durch das Tragrahmenkonzept ist die Hubkraft des Schleppers kein begrenzender Faktor und der Einsatz auch mit kleineren Schleppern möglich. Der spezielle Klappmechanismus ermöglicht ein sicheres und schnelles Ausklappen auch in hügeligem Gelände. Eine Ablaufsteuerung verhindert Schäden durch Fehlbedienung. Durch den Einsatz wartungsfreier Gelenke, Scharniere und Getriebe wird der Wartungsaufwand während der Saison auf ein Minimum reduziert.
Die Vorteile
- Völlig wartungsfrei in der Saison, außer Zapfwelle und Rahmen.
- Starker, wartungsfreier Antriebsstrang, robuste U-Gelenke an den Innenkreiseln und flexible HexaLink-Fingerkupplung an den Außenkreiseln
- Innovative Bodenanpassung TerraFlow zwischen Trägergerät und Zettwender
- Transportfahrwerk für den Einsatz mit Schleppern mit geringer Hubkraft

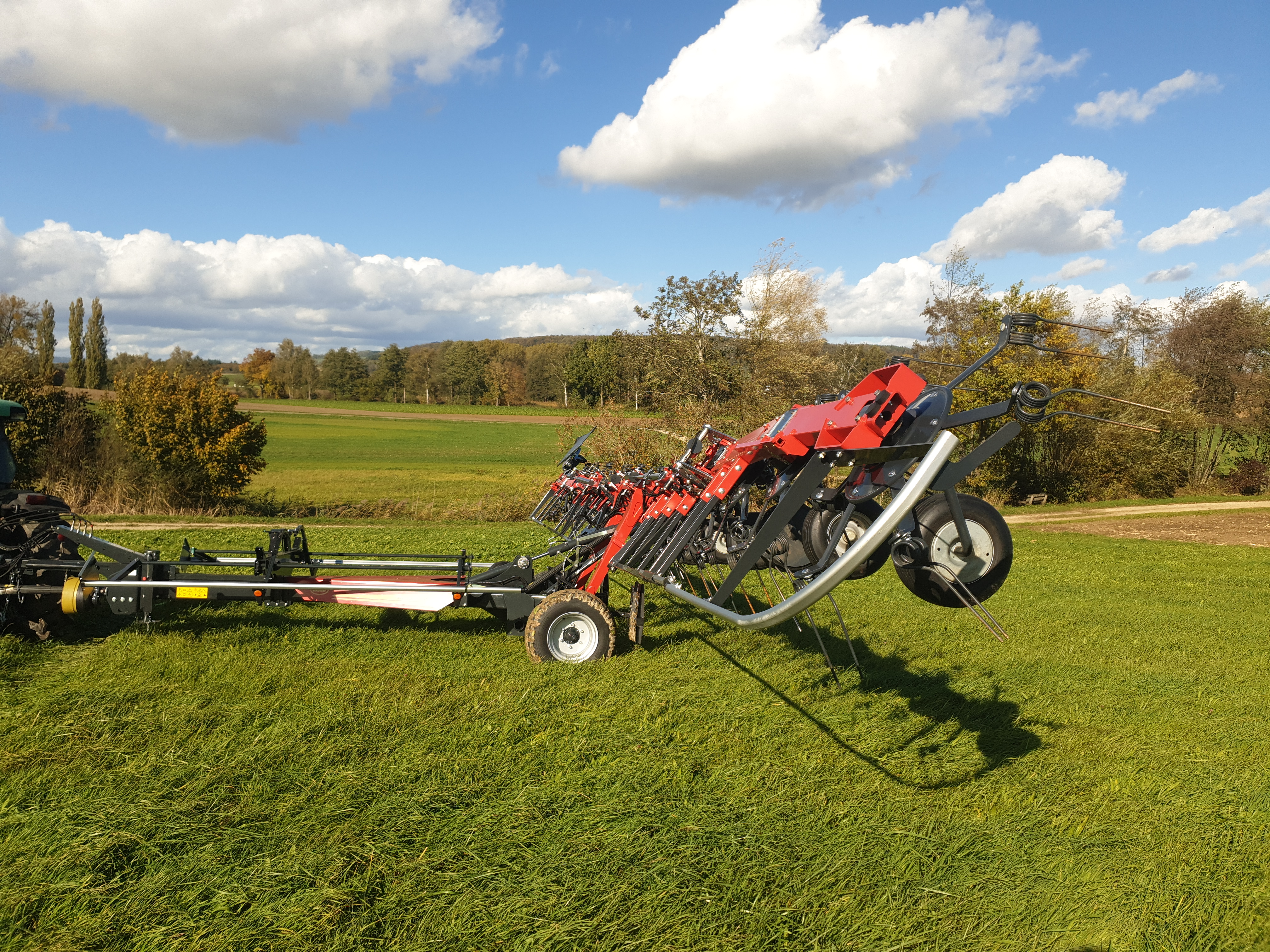

- Intelligentes Ausklappen auch in hügeligem Gelände
- Optional hydraulisch klappbares Schwadtuch zum Grenzstreuen
Besonderheiten

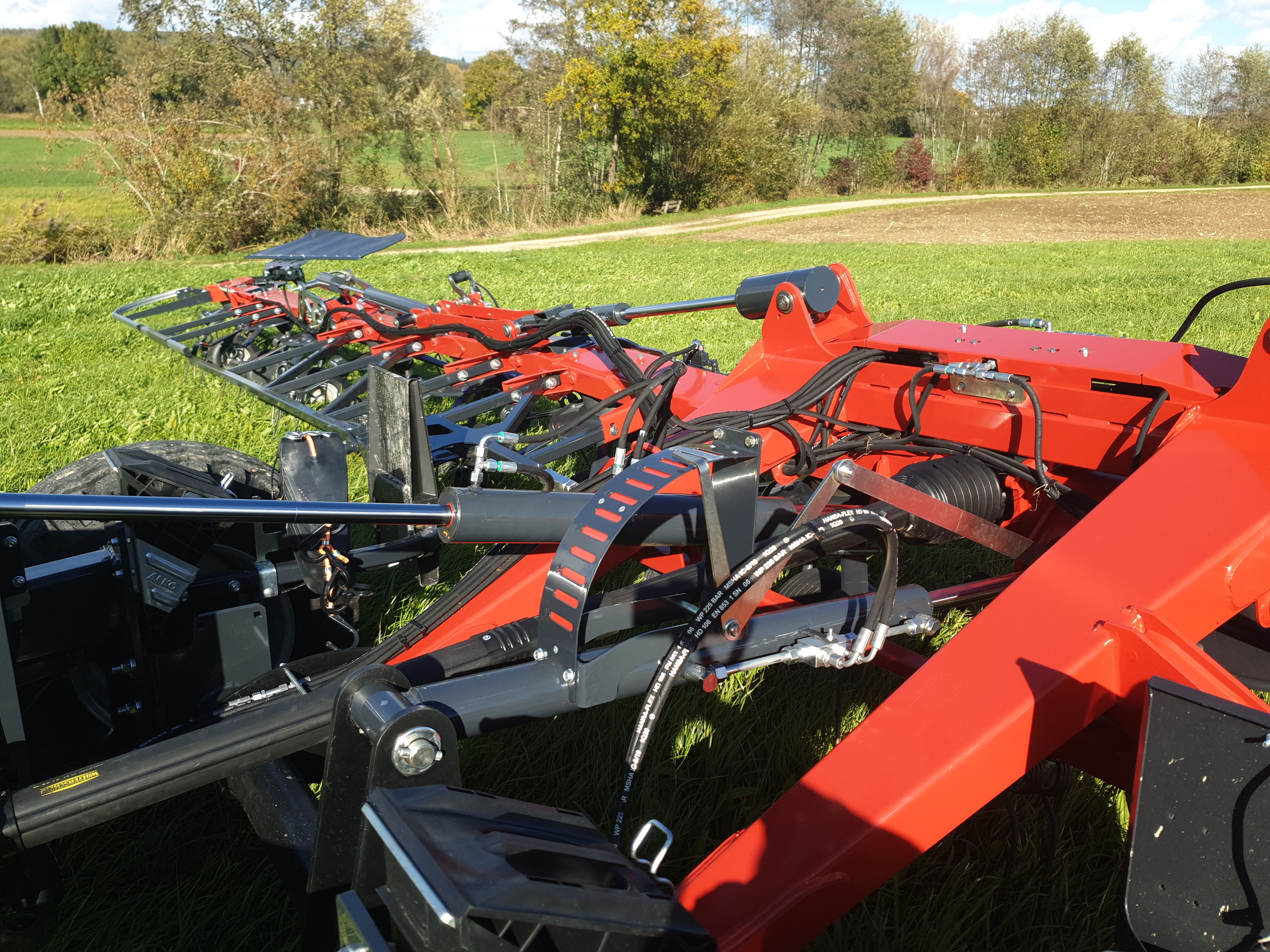

- Das innovative TerraFlow System ermöglicht es jedem der 14 Kreisel individuell perfekt den Bodenunebenheiten zu folgen. Mit dieser neuen Verbindung der Zettwendereinheit und dem Fahrwerksrahmen kann sich jeder Kreisel dem Boden unabhängig anpassen.

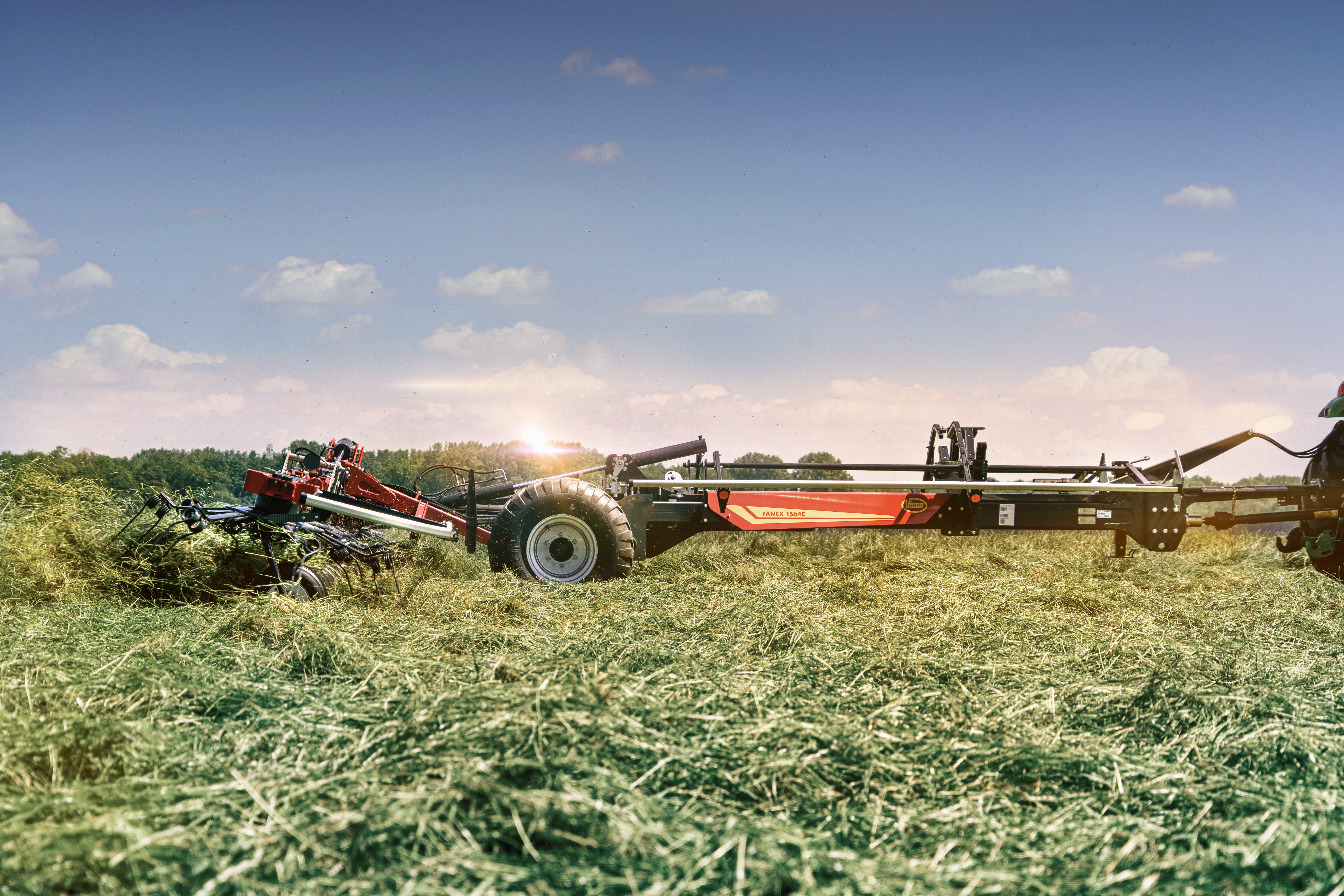

- Die Zettwendereinheit wird von den einzelnen Rädern der Kreisel unabhängig vom Transportfahrwerk geführt. Die Verbindung der Transportachse zur Zettwendereinheit ist drehbar gelagert. Wenn das Transportfahrwerk in eine Senke oder über eine Kuppe fährt, verändert sich dank der drehbaren Lagerung an der Transportachse nicht die Arbeitshöhe der Zinken. Dieses einzigartige System ist ein Garant für ein hochwertiges Grundfutter.

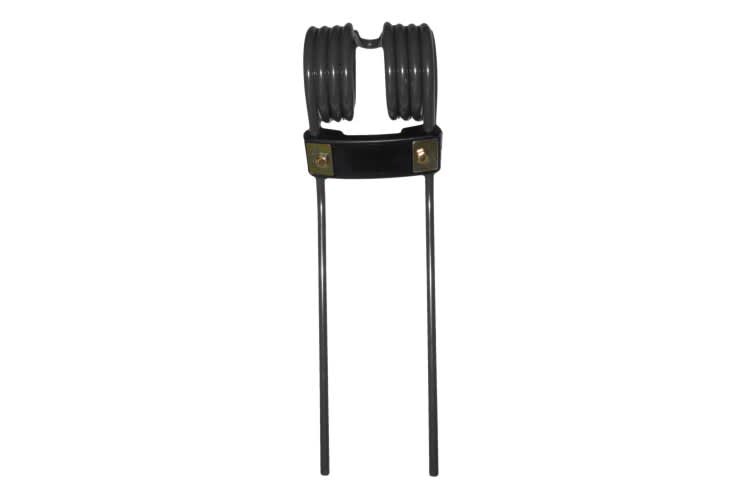

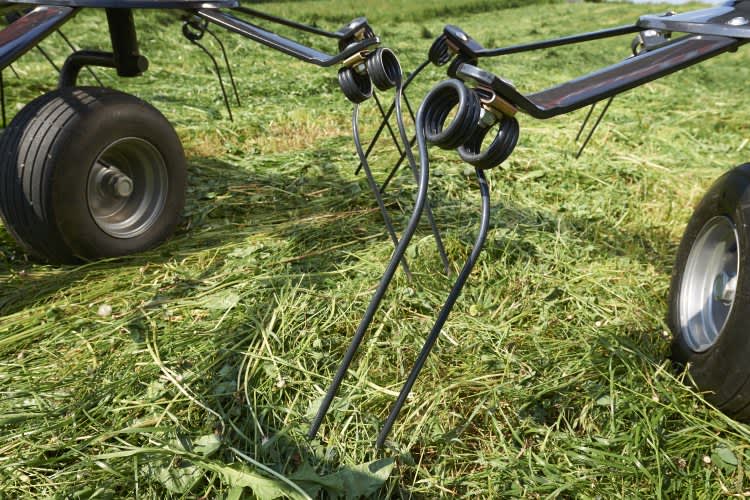

Super-C Zinken – Gleichmäßige Verteilung, saubere Arbeit

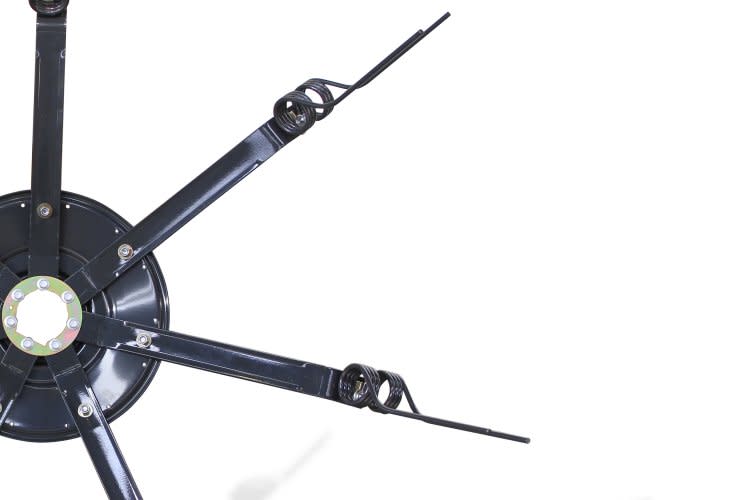

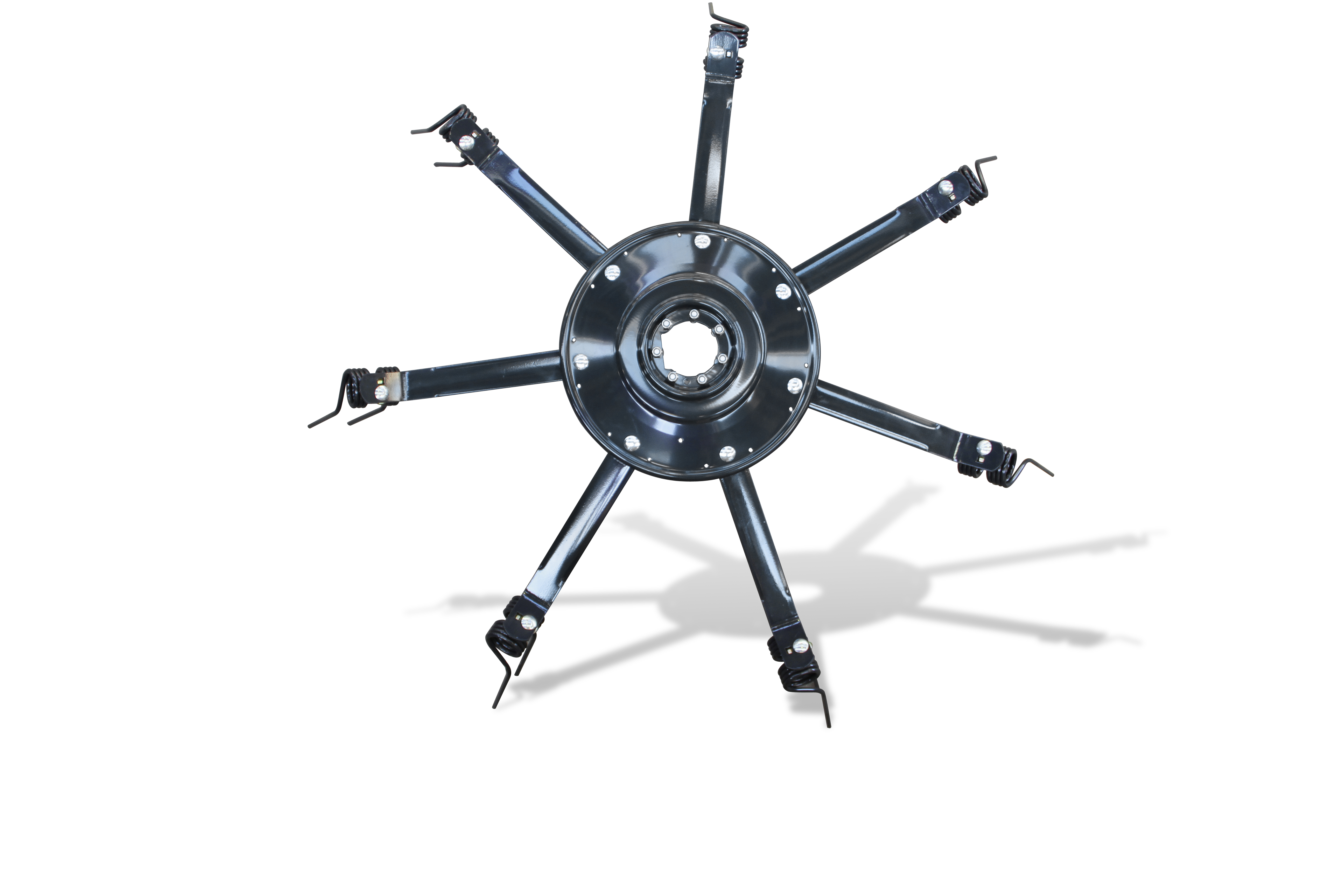

Die aus Flachstahl gefertigten Zinkenarme bilden eine sehr kompakte Einheit mit dem Rotorteller und nutzen die Kraft des Rotortellers für eine höhere Haltbarkeit des Zinkenarms. Dies macht einen Fanex-Zinkenarm bei weitem widerstandsfähiger gegen jede Art von Belastung.
Der Super-C-Zinken kann in drei Positionen fixiert werden, um den Aufnahmewinkel an die jeweiligen Bedingungen anzupassen. Für schwere Silagen kann der Winkel aggressiver eingestellt werden, für empfindliches Erntegut kann ein sanfterer Winkel gewählt werden.

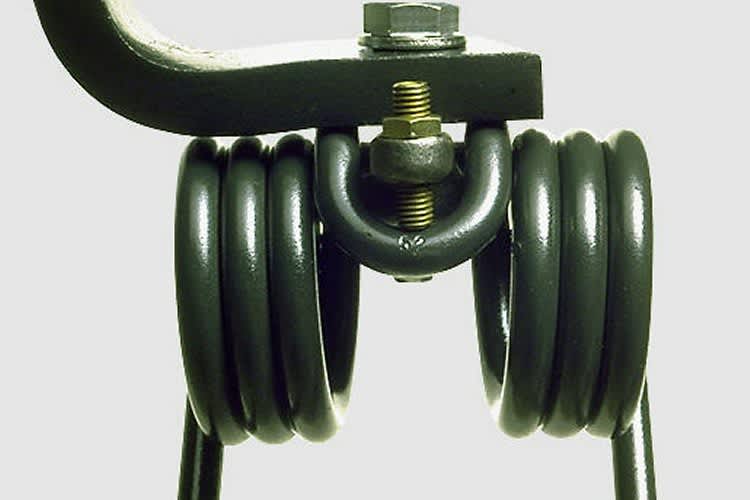

Die Super-C-Zinken sind aus 10 mm kugelgestrahltem Federstahl gefertigt und haben einen Windungsdurchmesser von 80 mm, was sie zu den langlebigsten und flexibelsten Zinken auf dem Markt macht.
Super-C-Zinken mit symmetrischen Federzinken gewährleisten ein effizientes Aufnehmen und Wenden des Ernteguts. Zinken mit gleicher Länge haben den zusätzlichen Vorteil, dass die Last gleichmäßig auf beide Zinken verteilt wird, was eine längere Lebensdauer zur Folge hat.
Solide Konstruktion - wartungsfreier Betrieb
Das Getriebe ist nicht Teil des Hauptrahmens, sondern wird angeschraubt. Es werden keine Belastungen auf das Getriebe übertragen.
Permanente Ölbadschmierung - keine Wartung des Getriebes erforderlich.
Staub- und wasserdichte Konstruktion des Getriebes. Keine Korrosion.
Doppeltes Lager auf beiden Seiten der Antriebswelle für höchste Haltbarkeit, um den härtesten Bedingungen standzuhalten.
Zahnrad und Antriebsrad in einem Gehäuse für einen sehr zuverlässigen Antrieb.
Angetrieben von wartungsfreien Antriebssträngen und Getrieben.
Zuverlässiger Antriebsstrang mit einer starken Kombination aus wartungsfreien Kreuzgelenken und HexaLink-Fingerkupplung.
Die Scharniere sind mit starken, wartungsfreien Kugellagern verbunden, um eine lange Lebensdauer und Stabilität der Verbindungspunkte zu gewährleisten.

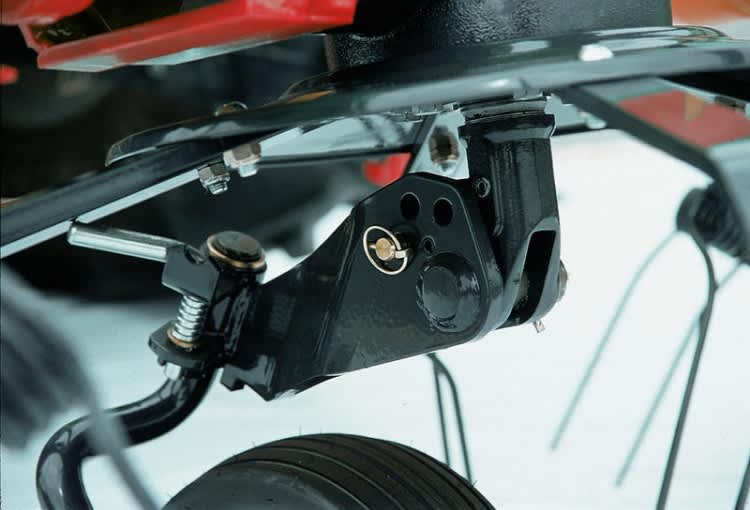

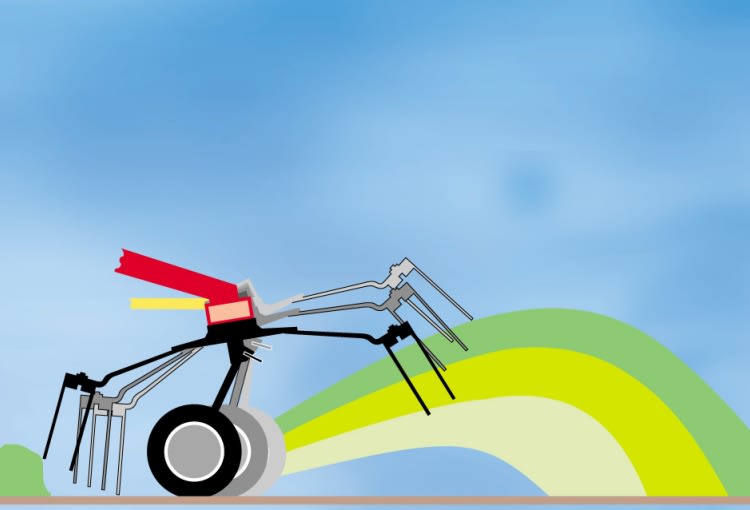

Die leichte, dreifache Höhenverstellung der Räder ermöglicht die Einstellung des optimalen Streuwinkels entsprechend der Erntebedingungen.
Hochwertiges Futter ermöglicht die Einstellung des optimalen Streuwinkels in Abhängigkeit von den Erntebedingungen und hilft Ihnen, hochqualitatives Futter zu erzeugen.
Durch die Einstellung der Rotoren auf den richtigen Streuwinkel wird die Streuwirkung erheblich verbessert und der Trocknungsprozess beschleunigt.
Die Mähschwaden werden von den Zinken sauber angehoben und gleichmäßig über die gesamte Breite verteilt.
Die Zinken gleiten in einer gleichmäßigeren Frequenz über die Stoppeln, so dass die Gefahr, dass Schmutz von den Zinken mitgerissen wird, minimiert wird.

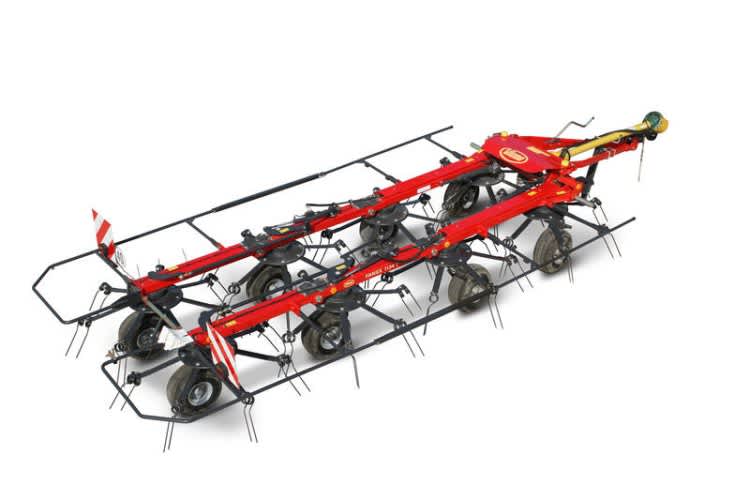

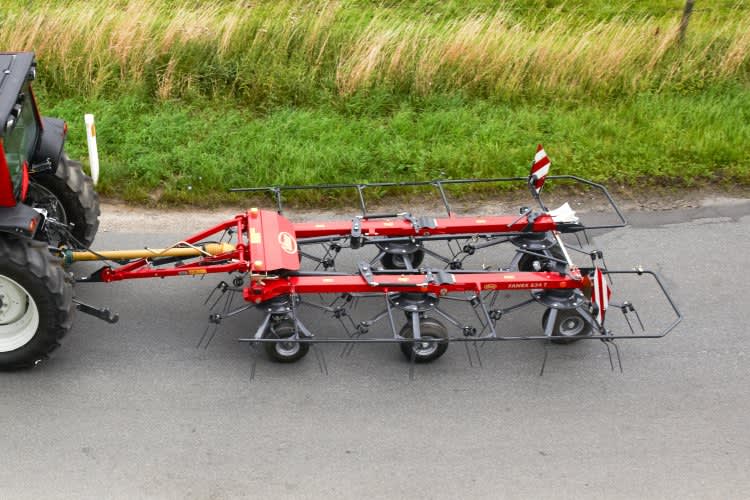

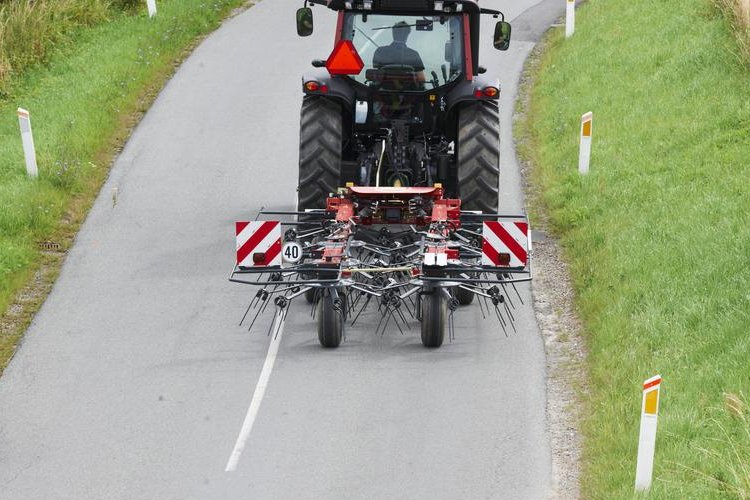

- Diese Zettwender lassen sich auf einfachste Weise von Transport- in Arbeitsstellung umstellen.

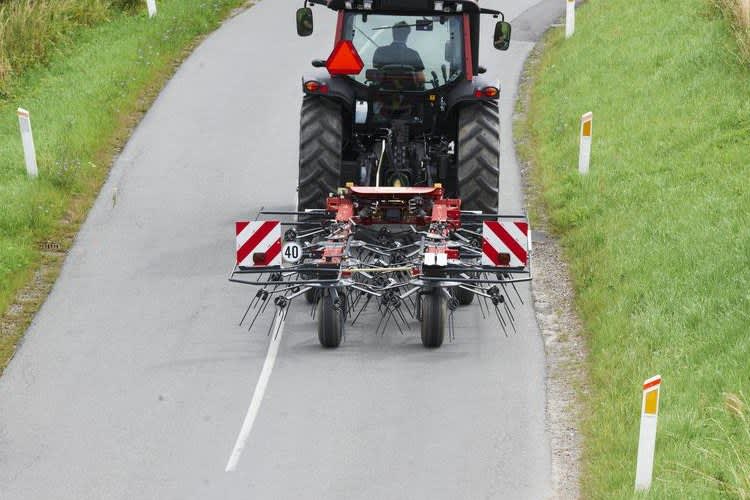

- Während des Transports werden die Räder für einen ruhigen und sicheren Lauf fixiert.
- Die Laufräder sind auf 18“ vergrößert worden, um während der Arbeit und des Transportes noch mehr Stabilität zu gewährleisten.

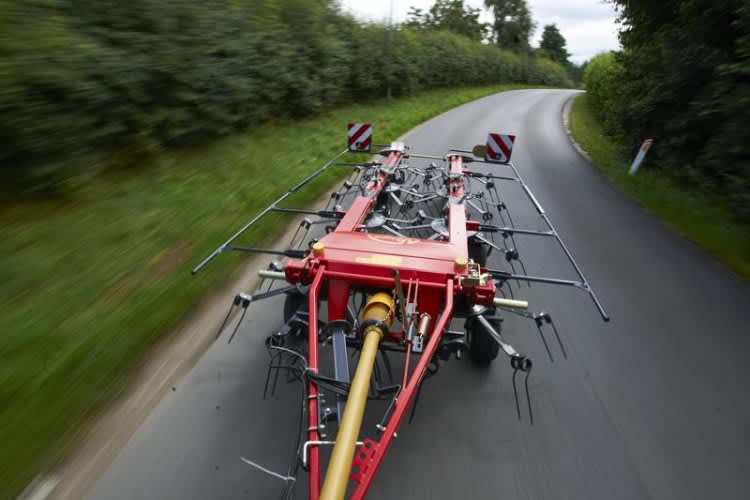

- Beide Modelle sind für 40 km/h geeignet.
- Die Klappung und Grenzstreueinrichtung wird hydraulisch aus der Kabine heraus bedient.
Technische Daten
Technische Daten
Prospekt herunterladen| Modell Fanex ProLine | 1564 C | |
|---|---|---|
| Arbeitsbreite (m) | 15.60 | |
| Kreisel | 14 | |
| Zinkenarme | 6 | |
| Transportbreite (m) | 2.98 | |
| Transportlänge (m) | 6.40 | |
| Abstellhöhe (m) | 2.89 // 3.20** | |
| Flächenleistung (ha/h) | ca. 12.5 |
** mit Pralltuch in Transportstellung
Technische Daten
Technische Daten
Prospekt herunterladenFanex |
Arbeitsbreite |
Kreisel/Zinken |
Gewicht |
1344C |
13.40m |
12/6 |
3195kg |
1564C |
15.60m |
14/6 |
3410kg |
** mit Pralltuch in Transportstellung
