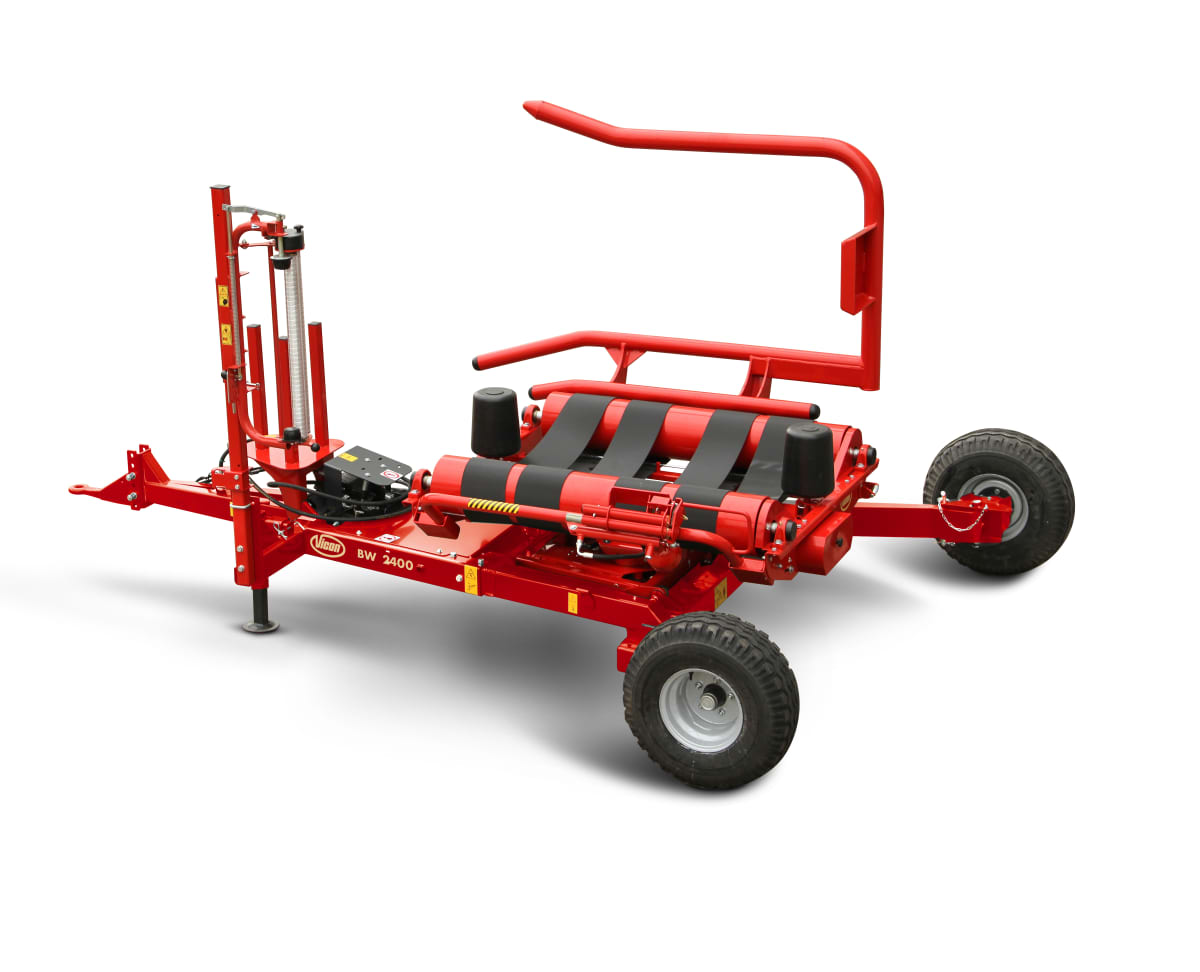

Vicon BW2400
Gezogener Drehtischwickler mit Ladearm
Drehtisch-Rundballenwickler für Ballen bis zu 1200 kg
Beschreibung

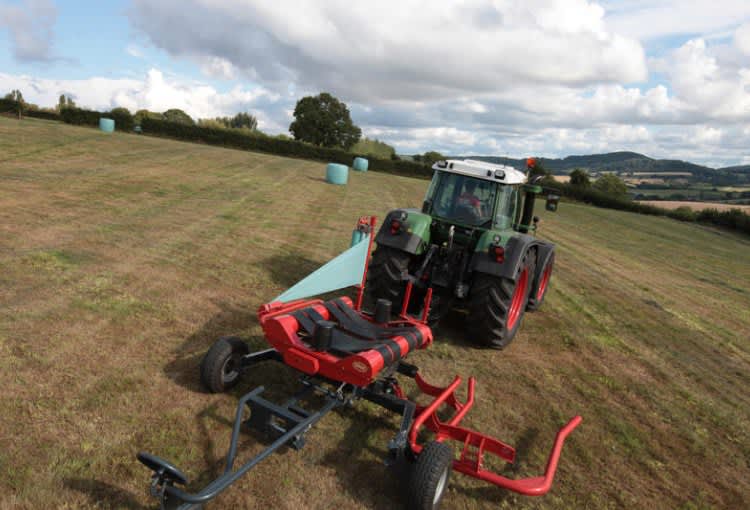

Der Vicon BW 2400 ist ein gezogener Rundballenwickler, der ideal mit kleineren Traktoren eingesetzt werden kann. Der Ballen liegt tief im Wickeltisch und sorgt für eine sanfte Ballenablage. Zwei angetriebene Walzen und vier Endlosriemen sorgen für eine gleichmäßige Ballenrotation. Der hydraulische Folienschneider hält und schneidet die Folie sicher und zuverlässig. Sicheres arbeiten und eine kompakte Transportposition wird durch das schwenkbare Transportrad gewährleistet. Bei der Bedienung kann zwischen der Bowedenzugsteueurng (M-Steuerung) oder der Computersteuerung (C-Steuerung) gewählt werden. Mit dem optionalen DuoWrap für die M-Steuerung kann die Wickelzeit um bis zu 50% reduziert werden. Für die C-Steuerung kann optional das High Speed Pack mit 50% reduzierter Wickelzeit und sensorgesteuerter Drehzahl bestellt werden.
Die Vorteile
- Gezogener Drehtischwickler
- Die niedrige Bauweise gewährleistet ein schonendes Be- und Entladen des Ballens
- Kann Rundballen bis max. 1200 kg verarbeiten
- Optionale DuoWrap/HSP-Funktion für schnelleres Wickeln
- Computerversion bietet vollautomatischen Wickelzyklusbetrieb
- 40 mm Zugöse

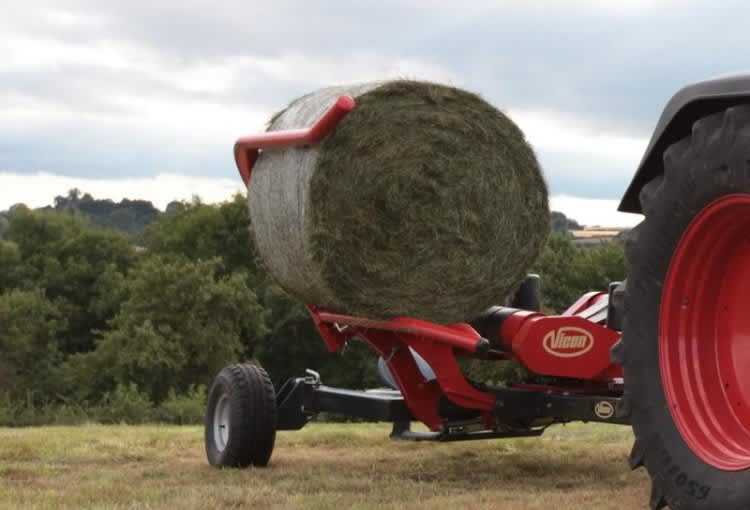

- Seitlicher Ladearm
- Zwei angetriebene Wickeltischwalzen
- Vier profilierte Endlosriemen
- Zwei große konische Ballenleitrollen
- Hydraulischer Folienschneider
- 750 mm Folienrollen
- 75% Folienvorstreckung
Besonderheiten
- Die Vicon BW 2100, BW 2400 und BW 2600 sind mit einem hydraulischen Folienschneider ausgestattet, der selbstständig die Folie abschneidet und die Folie für den nächsten Vorgang fixiert.
- Eine einfache Lösung die völlig automatisch abläuft.
Der Doppel-Folienstrecker DuoWrap ist für die gezogenen und angebauten Drehtisch- Rundballenwickler Vicon BW 2100, BW 2400 und BW 2600 verfügbar. Mit Hilfe von DuoWrap wird die Wickelzeit um 50% reduziert und die Gesamtleistung um 33% erhöht. Dadurch wird eine Arbeits- und Leistungsqualität erreicht, die sonst nur mit Doppelsatellitenwicklern erreicht wird. Diese sind jedoch sehr viel teurer in der Anschaffung.
- Zwei groß dimensionierte Antriebsrollen gewährleisten auch unter schwierigsten Bedienungen eine sichere Ballenrotation
- Vier Endlosriemen tragen und drehen den Ballen während des Wickelvorgangs und vermeiden Folienschäden
- Zwei große, konischen Stützrollen halten den Ballen während des Wickelvorgangs zentral auf dem Drehtisch.
- Der Vicon BW 2400 und BW 2600 sind mit einem weit hinten liegenden Fahrwerk mit breiter Spur ausgestattet.
- Dadurch wird eine hohe Standfesigkeit erreicht
- Diese Konstruktion ermöglicht eine tiefe Position des Wickeltisches, was eine geringe Belade- und Abladehöhe zur Folge hat.
- 1) Die tiefe Drehtischposition erlaubt höhere Wickelgeschwindigkeiten
- 2) Die geringe Ladehöhe reduziert die Ladezeit auf ein minimum

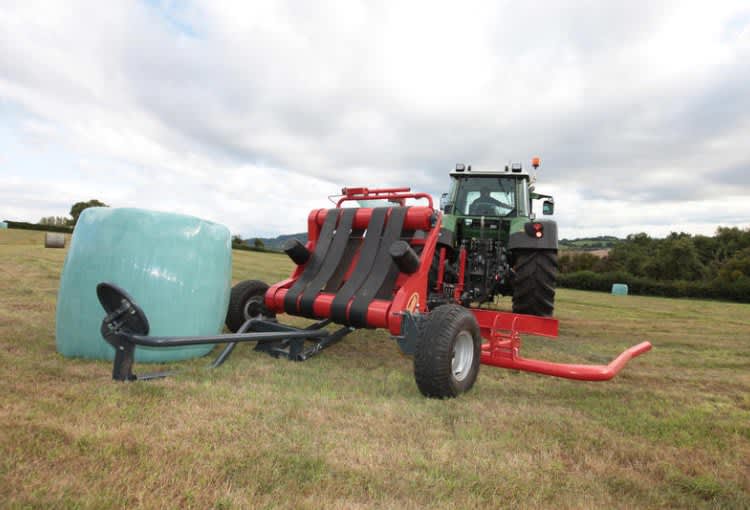

- 3) Die tiefe Drehtischposition garantiert eine schonende Ablage der Ballen
- Die clevere Konstruktion des Rahmens, mit seinem schwenkbaren Rad auf der rechten Seite, ermöglicht eine Verbreiterung der Spurweite auf dem Feld was zur maximalen Stabilität beim Beladevorgang sorgt.
- Dadurch können Ballen mit bis zu 1,2 t ohne Gegengewicht von der Maschine verarbeitet werden
- Für eine schmalere Transportbreite Rad nach innen gedreht.
Computer-Bedienung ( C )
- Die mit der Computergesteuerung (Focus 3) ausgestatteten C Modelle können im vollautomatischen Modus gefahren werden.
- Wählen Sie z.B. dass der Ballen automatisch abgelegt werden soll. Für den gesamten Vorgang vom Laden, Wickeln und Stapeln wird nur ein Bediener benötigt.
- kompakter Joystick, mit dem der Wickelprozess halbautomatisch ge-oder übersteuert werden kann.
Fernebdienung( R )
- Eine Fernbedienung ist optional für computergesteuerte Modelle erhältlich.
- Nach der Ballenablage auf dem Wickeltisch und einem Tastendruck auf der Fernbedienung beginnt das Wickeln.
- Während des Wickelns kann bereits der vorher gewickelte Ballen ins Lager gebracht werden und ein neuer Ballen geholt werden. Ist der Wickelprozess beendet, kann der Ballen mit einem Tastendruck vom Wickeltisch abgeladen werden. Eine Person kann somit den gesamten Prozess – Laden, Wickeln, Lagern – durchführen.
Bowdenzug-Bedienung (M)
- Die manuelle Version (M) ist serienmäßig mit Bowdenzügen, ausgerüstet.
- Ein Ballen- und Umdrehungszähler dient zur leichteren Kontrolle der Folienschicht sowie Anzahl der gewickelten Ballen
Technische Daten
Technische Daten
Prospekt herunterladenBW 2400 M | BW 2400 C | ||
---|---|---|---|
Maximale Ballengröße (m): | 1.20 x 1.50 | 1.20 x 1.50 | |
Maximales Ballengewicht (kg): | 1000 | 1000 | |
Funktion der Steuerung: | Bowdenzugsteuerung | Computer-Steuerung | |
Rotation Wickeltisch | max. 30 U/min | max. 30 U/min | |
Folienrollenmagazin | max. 3 Rollen | max. 3 Rollen | |
Hydraulikanschluss | 1 x EW / 1 x RL | 1 x EW / 1 x RL |
