Beschreibung

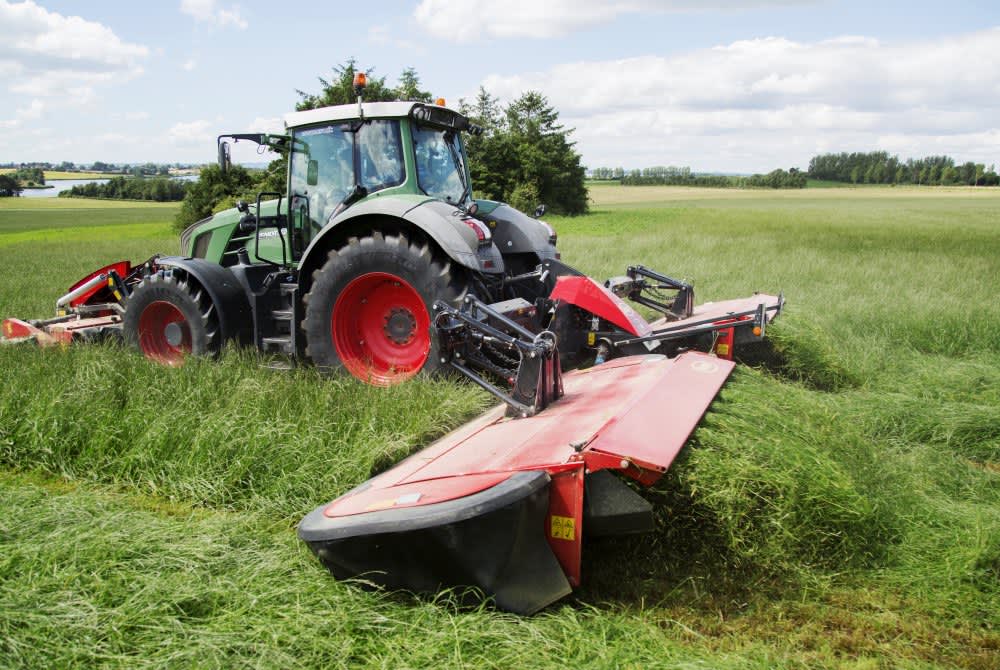

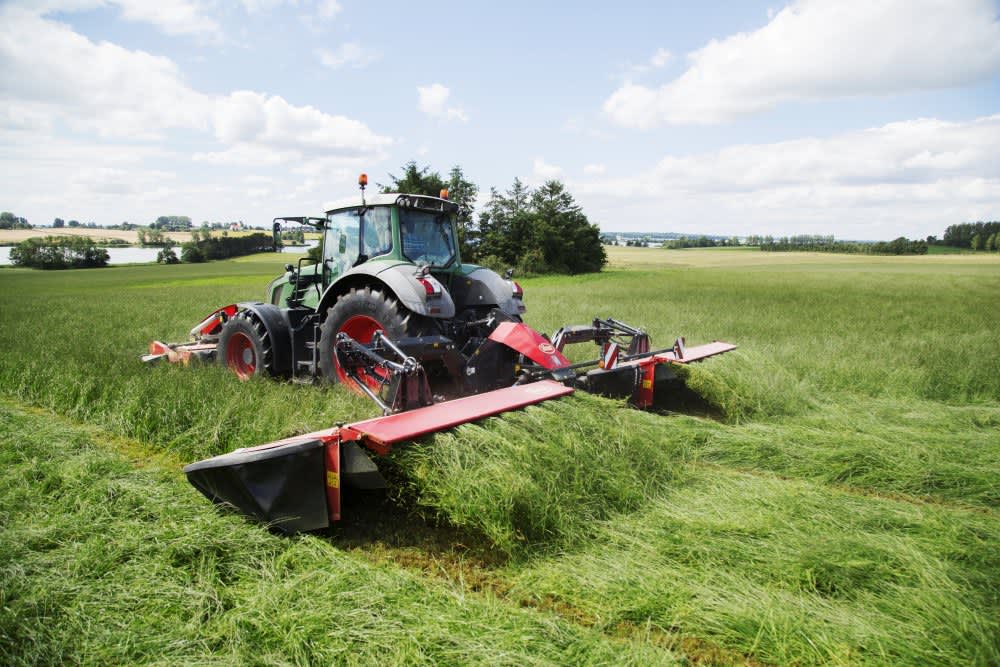

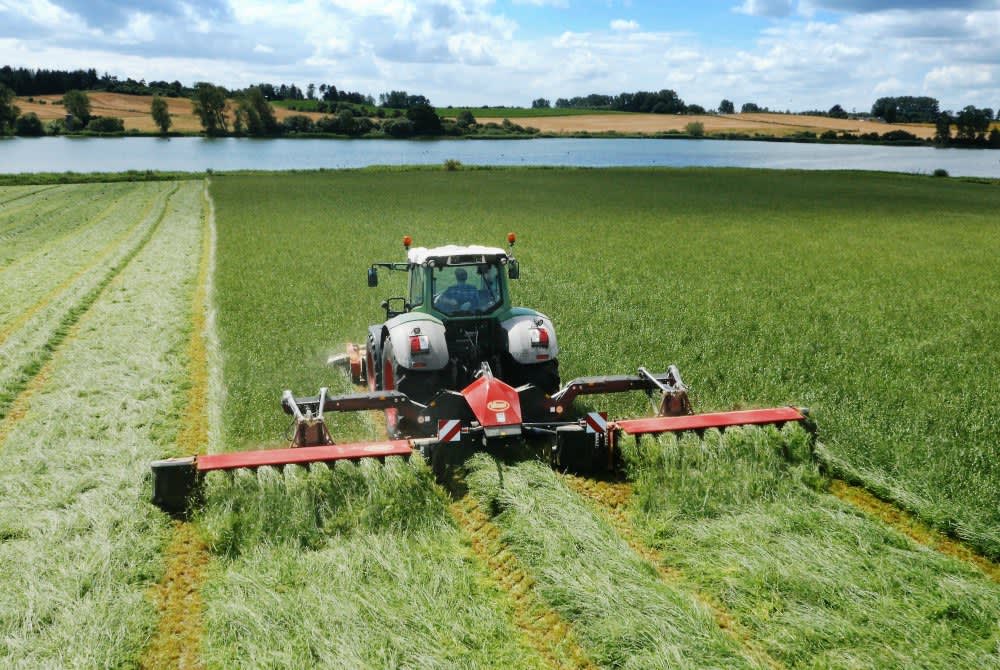

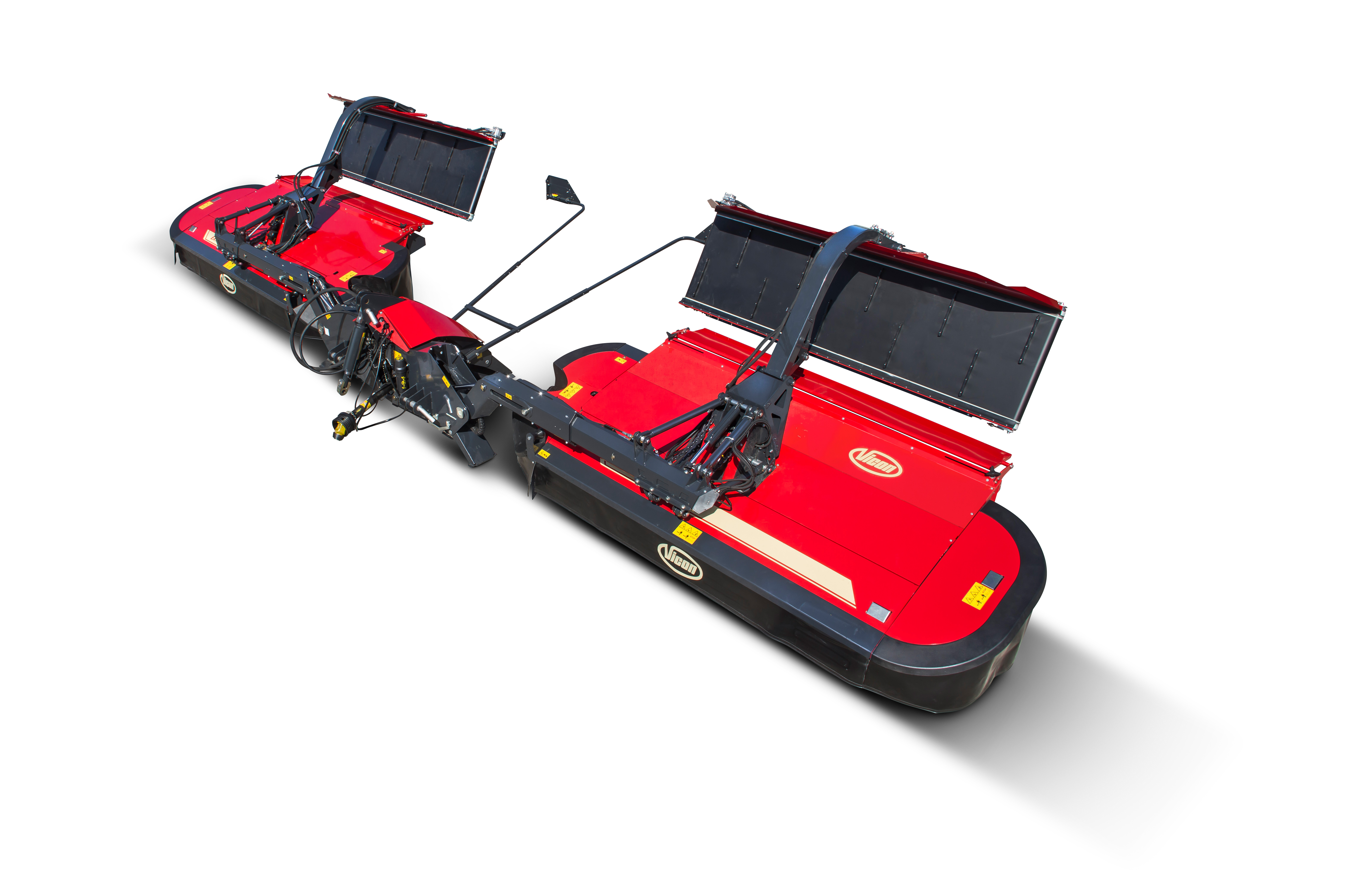

Die Modelle EXTRA 7100 und EXTRA 7110 sind vollständig ISOBUS-kompatibel und bieten mit ihrem QuattroLink Aufhängungskonzept, einer Arbeitsbreite von 10,20 m und dem optionalen BX-Band eine hervorragende Konturfolge. Einzigartig an der aktualisierten Version, dem EXTRA 7110, ist die zusätzliche CurvePilot-Funktion, die die Überlappung zwischen den vorderen und hinteren Mäheinheiten bei der Arbeit in Kurven automatisch so effektiv wie möglich anpasst, um eine maximale Arbeitsleistung zu erreichen, ohne Streifen auf dem Feld zu hinterlassen. eide Modelle sind mit der QuattroLink-Aufhängung ausgestattet. Die QuattroLink Mähwerksaufhängung ist ein innovatives Konzept an dem Mäheinheiten mit 4 Querlenkern im Schwerpunkt aufgehängt sind. Dadurch können sich die Mäheinheiten optimal den Bodenkonturen anpassen. der seitliche Pendelweg beträgt 30° und die vertikale Anpassung bis zu 700 mm. Optional können die Mähwerke werkseitig mit BX-Schwadverlegebändern ausgestattet werden. Diese können mit einem Schnellverschluss abgebaut werden.
Die Vorteile
- 700 mm vertikale Anpassung - 300 mm nach unten und 400 mm nach oben
- CurvePilot - Automatische Seitenverschiebung beim Arbeiten in Kurven. Nur EXTRA 7110.
- NonStop Anfahrsicherung der Mäheinheiten
- Hydraulische seitliche Verschiebung der Mäheinheiten um je 400 mm
- bis zu 500 mm Bodenfreiheit am Vorgewende
- Intergrierte vertikale Abstellvorrichtung
- ISOBUS Steuerung
- Einstellbare Bandgeschwindigkeit
- Aufbereiterplatte über 2 Drehpunkte einstellbar
Besonderheiten

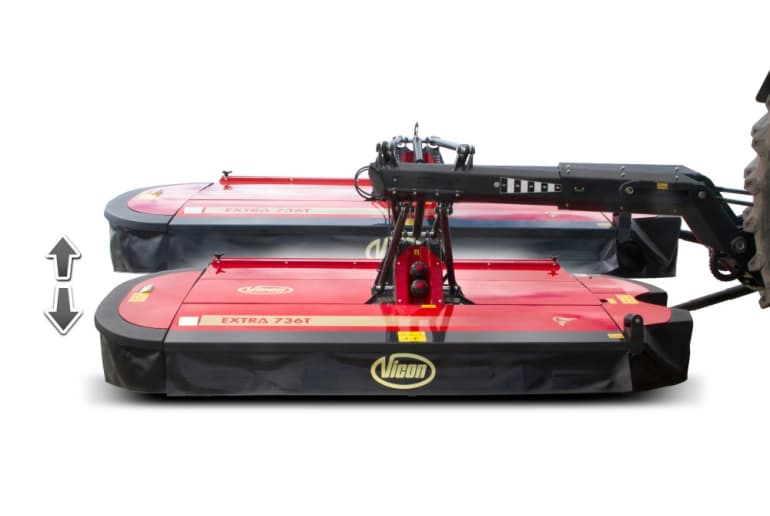

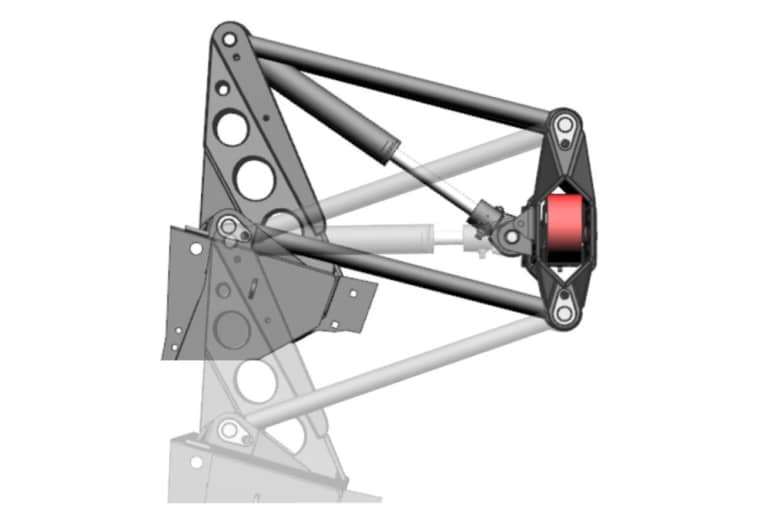

Die QuattroLink Aufhängung führt und trägt das Mähwerk mittig im Schwerpunkt der Maschine. Es handelt sich hierbei um 2 Lenkerkonstruktionen, welche jede für sich ein Trapez bilden. Sie sind umgekehrt zueinander verbaut und bilden somit ein stabilisierendes Dreieck, welches das Mähwerk führt. Gleichzeitig dient diese Lenkerkonstruktion als Parallelogramm über die das Mähwerk ausgehoben wird.
Keine Kompromisse bei der Bodenanpassung

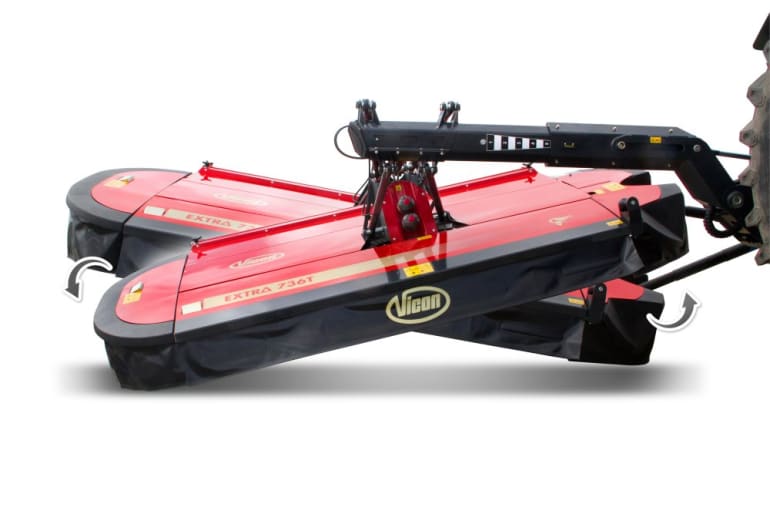

Die Mäheinheit ist dank QuattroLink so aufgehängt, dass diese sich 300 mm nach unten und 400 mm nach oben bewegen kann. Insgesamt also 700 mm vertikale Anpassung. Der seitliche Pendelweg beträgt insgesamt 30°.
Der Vorteil des QuattroLink

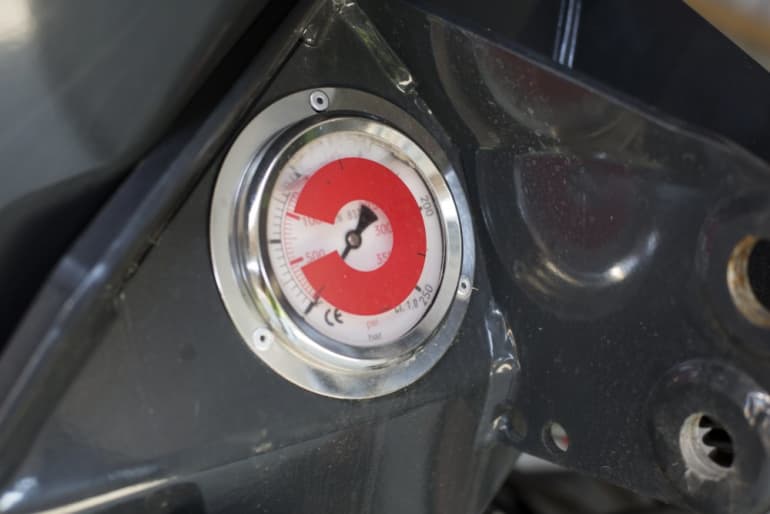

Die Mäheinheit ist am äußeren Ende des Auslegearms aufgehängt. In Verbindung mit einem Hydraulikzylinder und der QuattroLink-Aufhängung wird in diesem Bereich die Bodendruckentlastung eingestellt. Somit bleibt der Auflagedruck immer gleich, auch wenn die Mäheinheiten bei dem Vario Modellen während der Arbeit um 400 mm verschoben werden. Die QuattroLink-Aufhängung garantiert gleichzeitig, dass die Mäheinheiten perfekt den Bodenkonturen in allen Richtungen folgen können. Diese Merkmale entsprechen genau denen einer Radaufhängung eines Formel 1 Autos.
Vario bedeutet mehr Produktivität

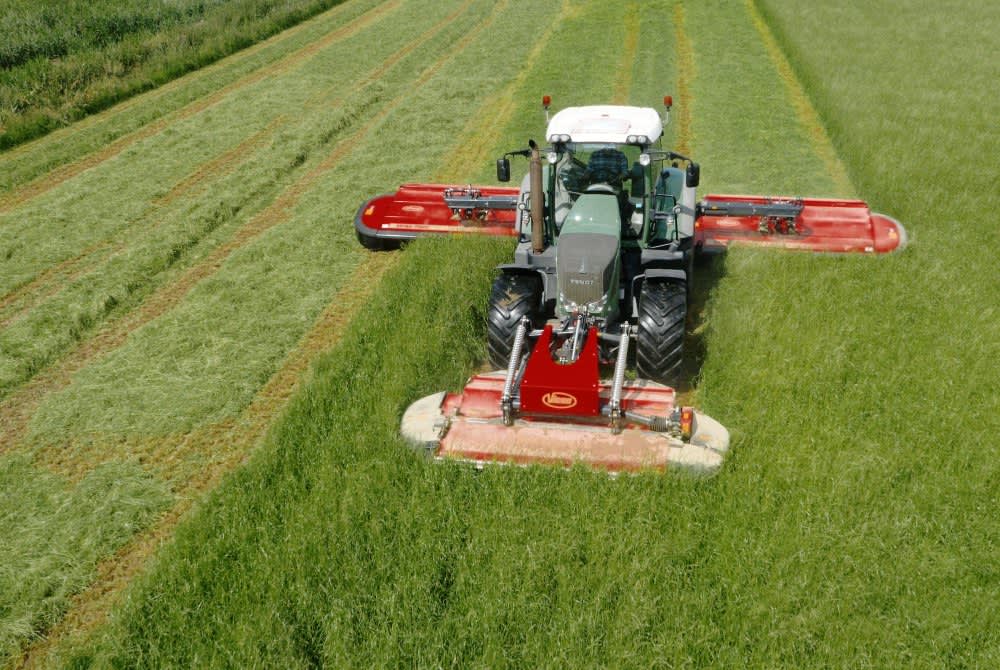

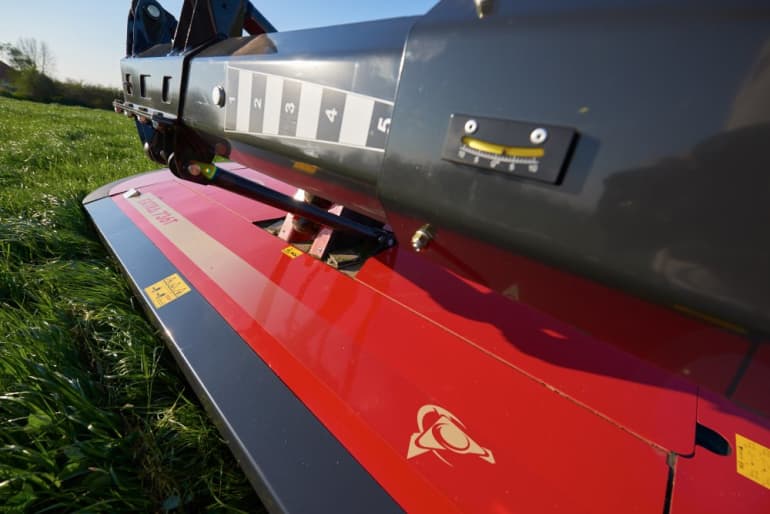

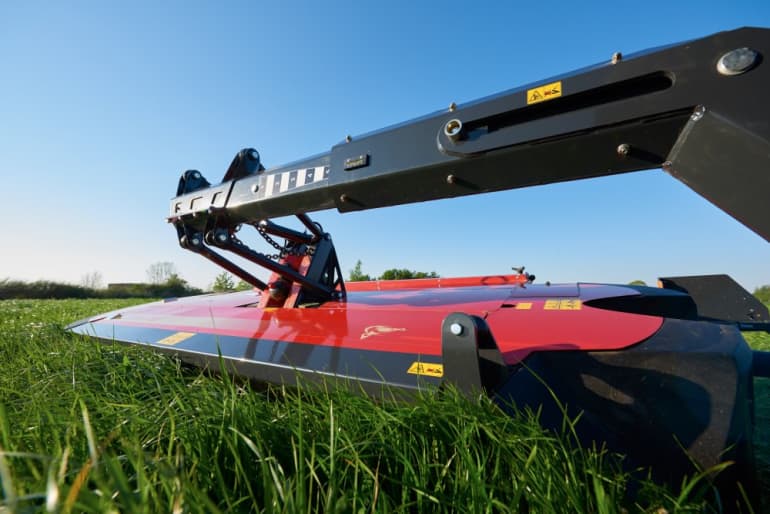

Durch den hydraulisch teleskopierbaren Auslegearm kann die Überlappung mit einem Frontmähwerk immer optimal eingestellt werden. Bei Geradeausfahrten in flachem Gelände kann die Mäheinheit so weit wie möglich nach außen geschoben werden und die Überlappung mit dem Frontmähwerk auf ein Minimum reduziert werden. Bei Kurvenfahrten oder Arbeiten am Hang kann die Überlappung mit dem Frontmähwerk auf ein Maximum eingestellt werden.
Vario bedeutet mehr Komfort
Das EXTRA 736T VARIO und das EXTRA 7100T/R VARIO sind mit dem hydraulischen SideShift ausgestattet. Der Verstellweg des hydraulisch teleskopierbaren Auslegearms beträgt 400 mm. So kann der Fahrer schnell auf die vor Ort herrschenden Gegebenheiten reagieren. Egal in welcher Stellung sich der teleskopierbare Auslegarm befindet, der eingestellte Auflagedruck bleibt immer gleich und muss nicht neu eingestellt werden.

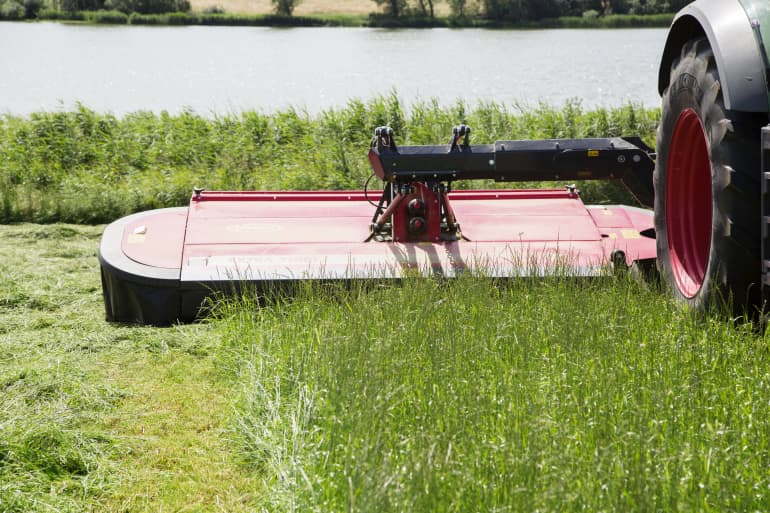

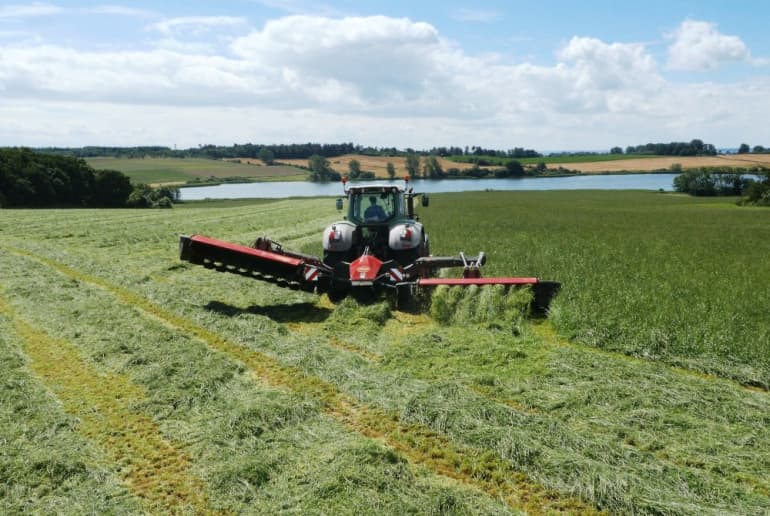

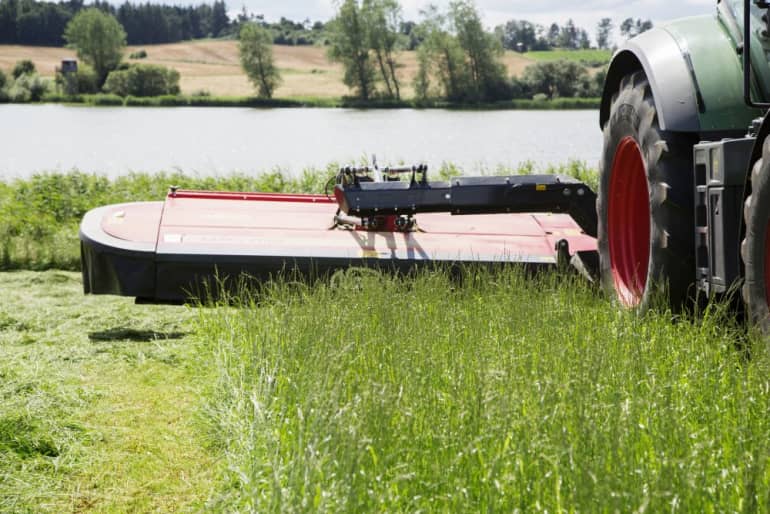

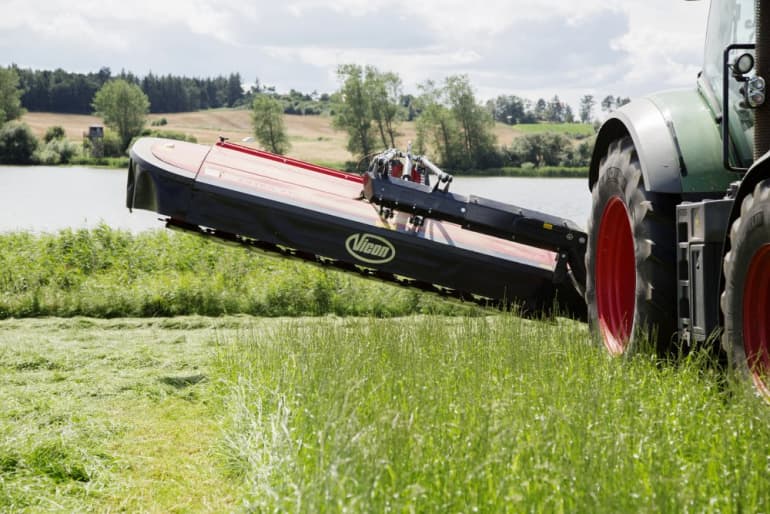

Die Aushubhöhe am Vorgewende beträgt an der Innenseite der Mäheinheiten 500 mm. Das Mähwerk wird am Vorgewende über den Hydraulikzylinder der QuattroLink Mähwerksaufhängung ausgehoben. Im 2. Schritt wird der Auslegearm um 10° angehoben.
Dies zusammen ermöglicht die maximale Aushubhöhe von 500 mm. Sollen die Mäheinheiten weniger als 500 mm ausheben, kann dies über die Bedienbox eingestellt werden.
Kompakte Transportabmessung
Die beiden Mäheinheiten werden hydraulisch in eine vertikale Transportposition geklappt. Sie klappen über 90° ein und die Auslegearme fahren hydraulisch in die tiefste Position. Die äußeren FlexProtect - Seitenschütze können hydraulisch vom Schleppersitz aus eingeklappt werden. Die hydraulische Klappung kann optional über das Zubehör bestellt werden.

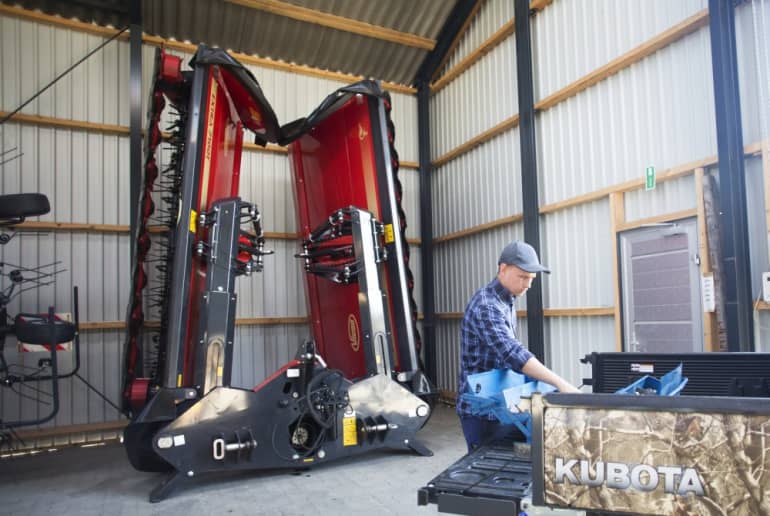

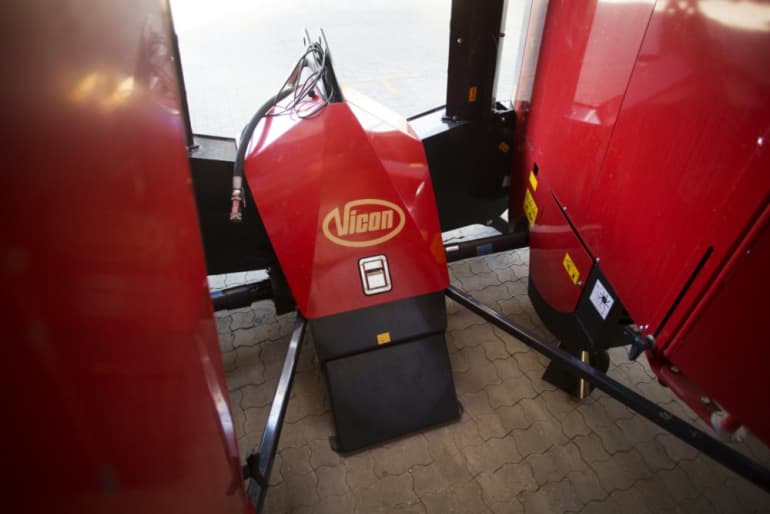

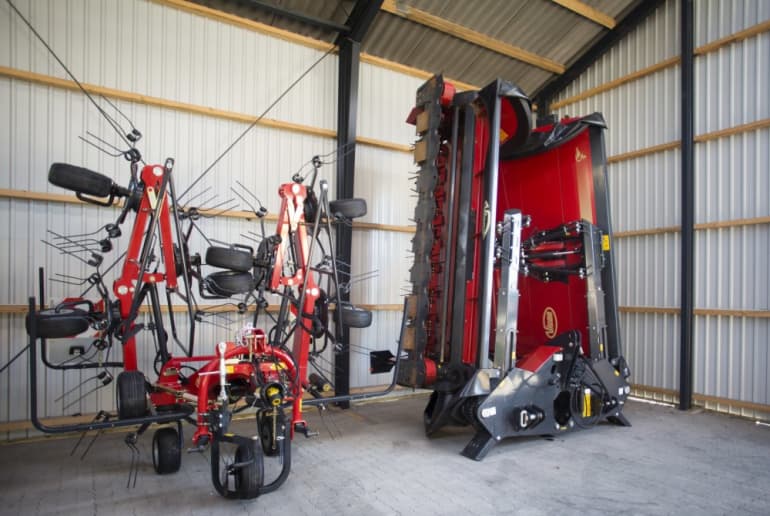

Integrierte vertikale Abstellvorrichtung
Mit der integrierten vertikalen Abstellvorrichtung kann das EXTRA 7100T platzsparend und sicher abgestellt werden. Die Höhe im abgestellten Zustand, mit ausgeklappten Abstellstützen, ist unter 4 m.

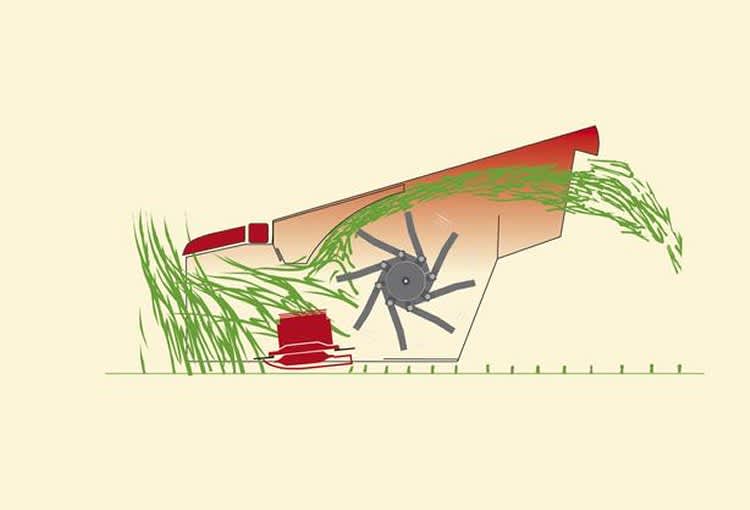

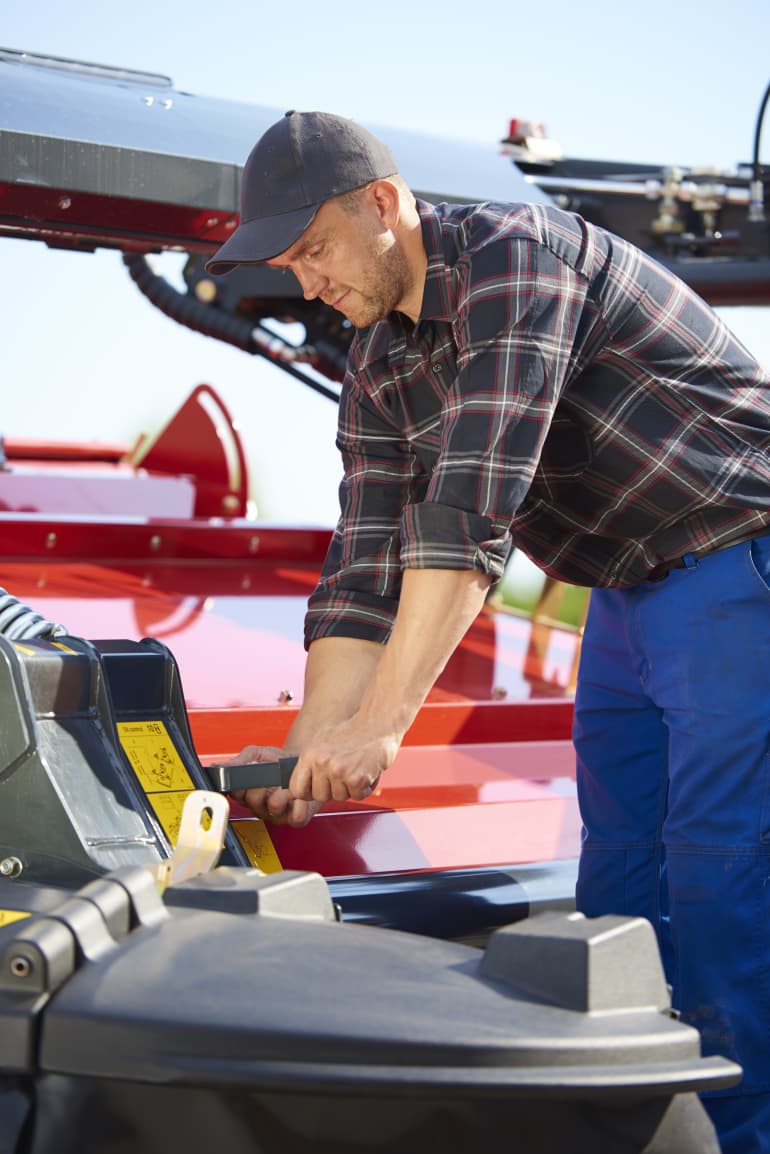

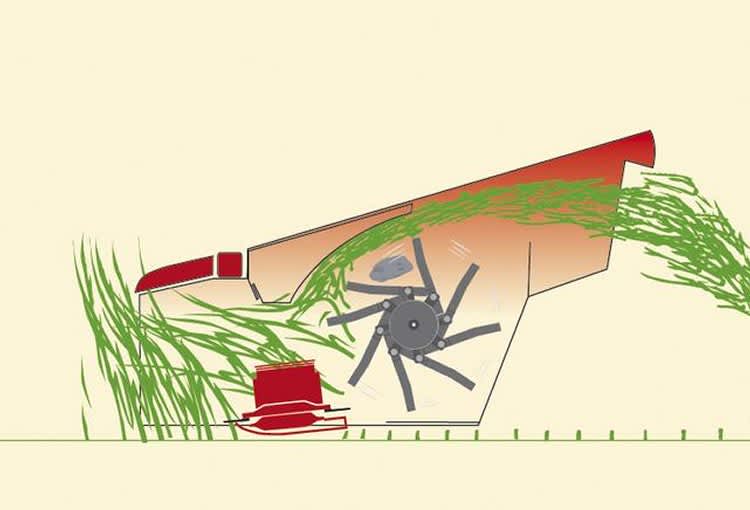

Die Aufbereiterplatte kann über 2 Drehpunkt am oberen und unteren Ende der Platte in 5 Stufen auf die jeweiligen Ernte- und Futterbedingungen eingestellt werden. Die unabhängige Einstellung des vorderen Teils der Aufbereiterplatte sorgt für eine perfekte Aufbereitung des Futters.
Ebenso wird dadurch die Gefahr von Verstopfungen oder Blockaden verhindert. Die Einstellung des hinteren Teils der Aufbereiterplatte garantiert einen gleichmäßigen Futterfluss und eine luftige Schwadablage.

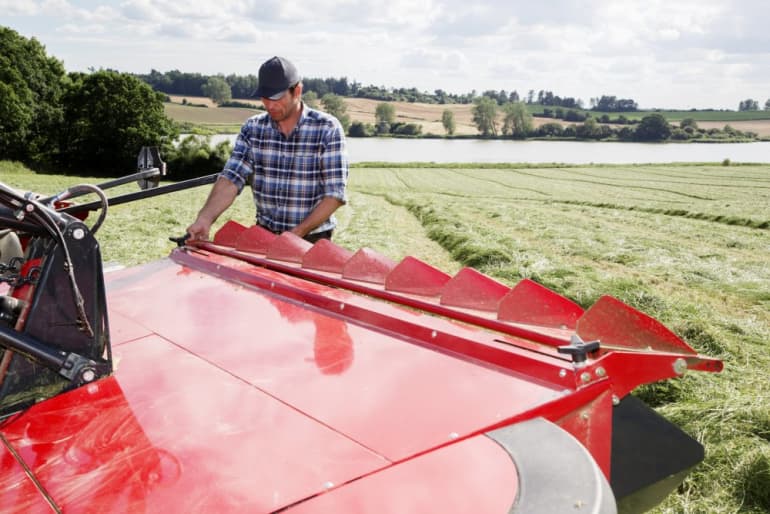

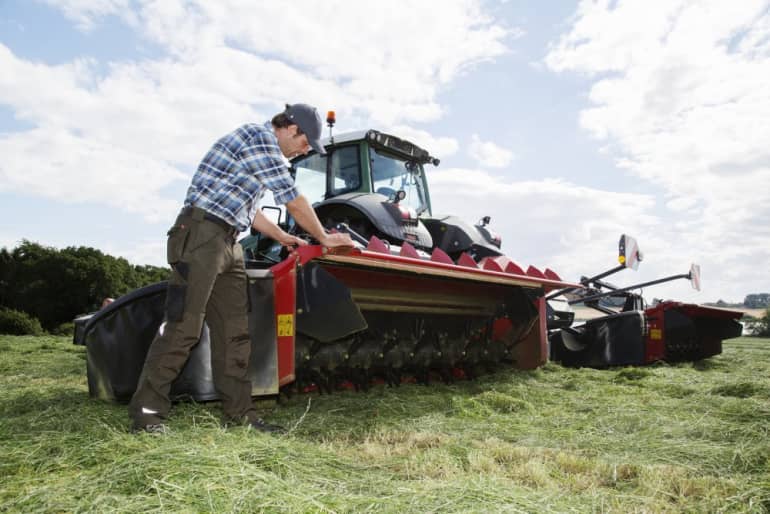

Der Wechsel von Schwad- auf Breitablage wird werkzeuglos durchgeführt. Für die Breitablage werden die Schwadleitbleche in die äußerste Position geschoben. Die optionale FlipOver Breitstreueinrichtung kann dann um 180° gedreht werden.
- Der EXTRA Mähbalken überzeugt durch seinen geringen Wartungsaufwand und seinen geräuscharmen Betrieb
- Komplett geschweißter Mähbalken
- Immer eine gerade Anzahl an Mähscheiben
- 3 Klingen pro Mähscheibe
- Hohes Ölvolumen im Mähbalken garantiert eine gute Arbeitstemperatur
- Sehr geräuscharme Arbeitsweise
- Gedrehte Mähklingen für perfekte Arbeitsqualität
Precision Farming
Wenn eine Kaufentscheidung ansteht, ist es heute nicht immer einfach, die optimale Lösung aus dem breiten Marktangebot zu finden. Der technologische Fortschritt bei Traktoren und Geräten ist groß, sie werden vielfach mit Hightech-Elektronik ausgestattet. Wir verstehen die damit verbundene Komplexität und haben es uns zum Ziel gesetzt, sie mit einfachen und zukunftsorientierten Lösungen auszurüsten. Deshalb haben wir die ISOBUS Universal-Termials IsoMatch Tellus Pro und IsoMatch Tellus GO+ entwickelt, die für einfache Maschinenbedienung und effizientes Arbeiten gedacht sind.
IsoMatch Tellus PRO 12“-Terminal bietet Ihnen die optimale Lösung für ein automatisches All-in-one Steuerungssystem von der Traktorkabine aus.
IsoMatch Tellus PRO ist das Zentrum, das alle Ihre ISOBUS-Maschinen verbindet und sowohl Precision Farming Anwendungen ausführt, als auch mit Farm-Management Systemen kommuniziert.
Mit diesem Terminal holen Sie das Maximum aus Ihren Pflanzenbeständen und Ihren Maschinen. Durch Nutzung der variablen Applikationsmengensteuerung und der automatischen Teilbreitenschaltung sparen Sie Düngemittel, Pflanzenschutzmittel und auch Saatgut. Mit zwei Bildschirmen im IsoMatch Tellus PRO haben Sie die Möglichkeit, zwei Maschinen oder Vorgänge gleichzeitig zu überwachen.
Einfache Anwendung. Volle Kontrolle.
Mit dem IsoMatch Tellus GO+ lassen sich Geräte auf ganz unterschiedliche Weise bedienen. Der Fahrer steuert die Maschine so, wie er es für erforderlich hält: Die Grundeinstellung nimmt er über den Touchscreen vor. Während der unruhigeren Fahrt benutzt er alternativ die fühlbaren Tasten oder den Drehgeber. Noch nie war die Steuerung von ISOBUS-Geräten so einfach.
Erster Schritt in Richtung Präzisionslandwirtschaft
Der IsoMatch Tellus GO+ erleichtert Betrieben den Schritt in Richtung Präzisionslandwirtschaft. Die integrierte Software IsoMatch GEOCONTROL, steigert die Effizienz und spart Zeit und Kosten. Zur Software-Ausstattung gehören ein manuelles Spurführungssystem, die automatische GPS-Teilbreitenschaltung sowie die ortsspezifische Mengenausbringung – ob mit Düngerstreuern, Pflanzenschutzspritzen oder Sämaschinen.
Das IsoMatch Grip ISOBUS Joystick maximiert den Bedienkomfort. Die ergonomische Form, sowie die komplette Freiheit die Knöpfe mit insgesamt 44 Funktionen zu belegen sind einzigartig. Per Knopfdruck haben Sie so unendlich viele Möglichkeiten, die Maschine zu überwachen.
Technische Daten
Technische Daten
Prospekt herunterladen| Modell EXTRA | 7100T Vario | 7100R Vario | 7100T Vario BX | 7100R Vario BX | 7110T | 7110R | 7110T BX | 7110R BX | |
|---|---|---|---|---|---|---|---|---|---|
| Aufbereiter | Stahlfinger | Walzen | Stahlfinger | Walzen | Stahlfinger | Walzen | Stahlfinger | Walzen | |
| Arbeitsbreite (m) | 9,30 - 10,10 | 9,30 - 10,10 | 9,30 - 10,10 | 9,30 - 10,10 | 9.30 - 10.10 | 9.30 - 10.10 | 9.30 - 10.10 | 9.30 - 10.10 | |
| Transportbreite | 2.84 | 2.84 | 2.84 | 2.84 | 2.90 | 2.90 | 2.90 | 2.90 | |
| Zapfwellendrehzahl (U/min) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| Leistungsbedarf (KW/PS) | 155/210 | 155/210 | 175/240 | 175/240 | 150/200 | 150/200 | 170/240 | 170/240 | |
| Anzahl Mähscheiben / Klingen | 2x10/2x30 | 2x10/2x30 | 2x10/2x30 | 2x10/2x30 | 2x10/2x30 | 2x10/2x30 | 2x10/2x30 | 2x10/2x30 |
Technische Daten
Technische Daten
Prospekt herunterladenArbeitsbreite (m) |
Anzahl der Mähscheiben |
Aufbereiter |
|
EXTRA 7100T Vario |
9,30 - 10,10 |
2 x 10 |
SemiSwing-Stahlfingeraufbereiter |
EXTRA 7100R Vario |
9,30 - 10,10 |
2 x 10 |
Walzenaufbereiter |
